ما فائدة اختبارات نفق الرياح في تطوير السيارات؟

تقيس اختبارات نفق الرياح حركة الهواء حول السيارة في ظروف مضبوطة، وتساعد المهندسين على دراسة مقاومة الهواء والتوازن والتبريد والضوضاء خلال التطوير.

تفحص اختبارات نفق الرياح للسيارات تفاعل المركبة مع الهواء المتحرك في ظروف مضبوطة. يشرح هذا الدليل طريقة عمل النفق، والقياسات التي يجريها المهندسون، وكيف تؤثر النتائج في قرارات التصميم، ولماذا لا تعادل قراءة المختبر أداء السيارة على كل طريق.

ما اختبار نفق الرياح؟

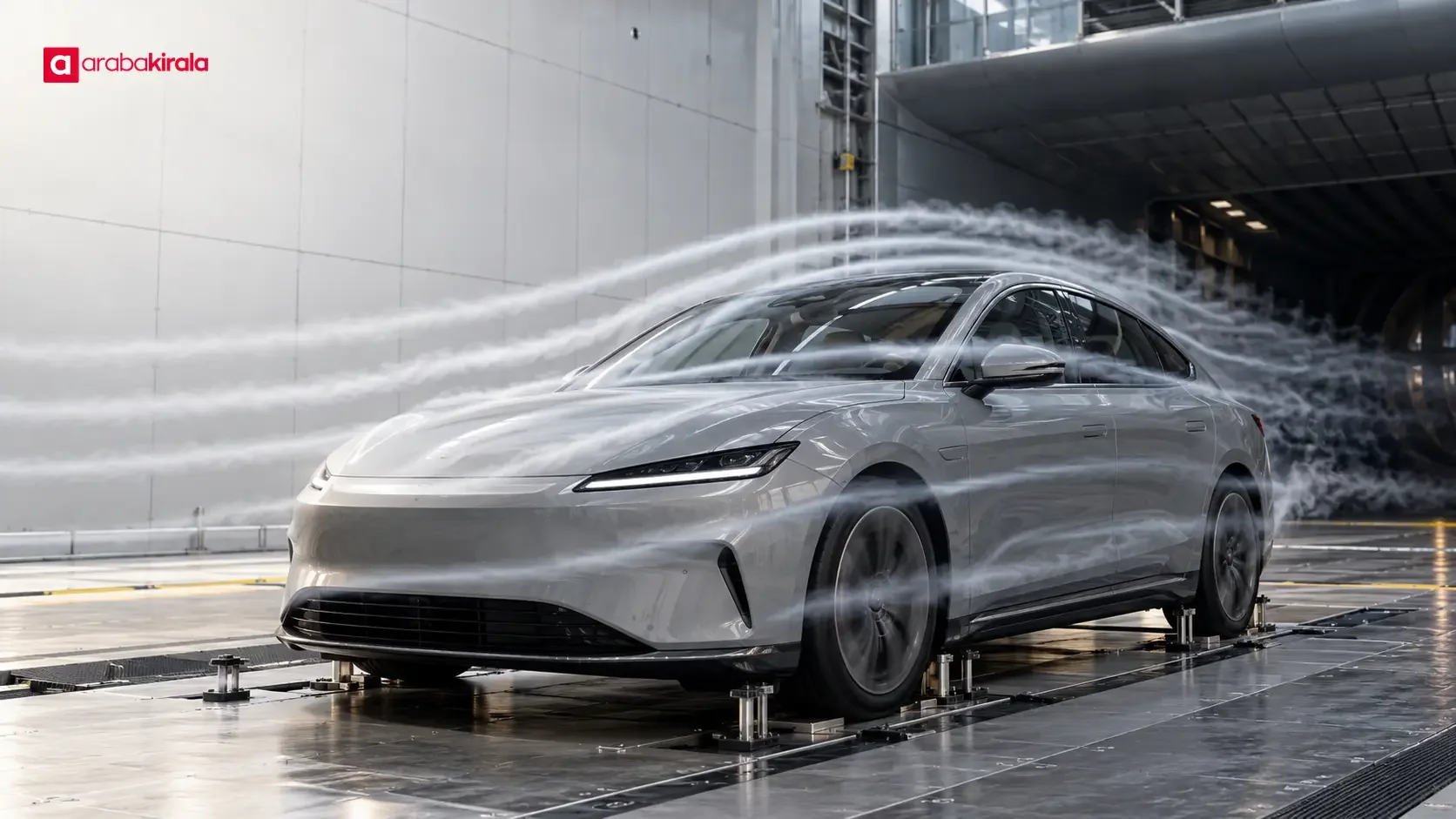

نفق الرياح منشأة اختبار يُمرَّر الهواء فيها عبر مقطع مضبوط توضع فيه سيارة أو نموذج مصغّر أو قطعة محددة. قد تبقى المركبة ثابتة بينما يتحرك الهواء حولها، فتتكون حركة نسبية تشبه حركة سيارة تسير في هواء ساكن. يستطيع المهندسون ضبط سرعة الهواء واتجاهه وترتيب الاختبار، ما يتيح دراسة خيارات التصميم ضمن شروط معلومة.

لا يقتصر الهدف على الحكم على شكل السيارة من الخارج. يفحص المهندسون مسار الهواء فوق الهيكل وتحته وحول العجلات وفتحات التبريد. وتؤثر هذه المسارات في مقاومة التقدم، والقوى الهوائية على الهيكل، وحركة هواء التبريد، وفي بعض الاختبارات الضوضاء المرتبطة بالهواء.

ما الكميات الهوائية التي يجري قياسها؟

قوة السحب ومقاومة الحركة

يؤثر الهواء بقوة تعاكس حركة المركبة. وتصف قوة السحب الحمل الهوائي المعاكس لاتجاه السير. قد يؤثر في هذه القوة شكل الهيكل ومساحته الأمامية وتدفق الهواء أسفل السيارة والمنطقة المضطربة خلفها. يستخدم المهندسون أنظمة قياس القوى لتسجيل السحب وتقدير أثر التعديلات التصميمية.

السحب أحد العوامل المرتبطة باستهلاك الطاقة، لكنه لا يحدد وحده استهلاك الوقود أو مدى السيارة الكهربائية. فالكتلة ونظام الدفع والإطارات والسرعة وميل الطريق والحرارة والازدحام وأسلوب القيادة تؤثر أيضاً في الاستخدام الفعلي. لذلك لا يصح تحويل قياس نفق واحد إلى وعد باستهلاك أو مدى محدد لكل سائق.

الرفع والقوة الجانبية والتوازن

لا يقتصر تأثير الهواء على الدفع إلى الأمام أو الخلف؛ فقد يولد أحمالاً إلى أعلى أو أسفل وقوى جانبية مرتبطة بالرياح العرضية. ويساعد فحص توزيع الأحمال قرب المحورين الأمامي والخلفي على تقييم التوازن الهوائي عند السرعات العالية. وبحسب هدف الاختبار، قد يقيس ميزان القوى بعض الأحمال أو عدة قوى وعزوم على محاور مختلفة.

لا تعني قراءة واحدة أن السيارة ستتصرف بالطريقة نفسها عند كل سرعة. يتغير الأثر مع سرعة الهواء واتجاهه. لذلك قد يخطط المهندسون لاختبارات إضافية بسرعات وزوايا رياح وارتفاعات عن الأرض أو حالات تحميل مختلفة. ويتحدد برنامج الاختبار وفق أهداف التصميم والسؤال المراد فحصه.

كيف تمثل تجهيزات الاختبار السيارة؟

يتطلب الاختبار الموثوق النظر معاً إلى السيارة أو النموذج وأجهزة القياس وظروف النفق. قد يستخدم الاختبار بالحجم الكامل مركبة قريبة من مواصفات الإنتاج، بينما تستخدم مراحل التطوير المبكرة نموذجاً مصغراً أو قطعة بعينها. ولكل أسلوب أسئلة يجيب عنها؛ فالنموذج المصغر يسهل استكشاف الخيارات، لكنه لا ينسخ كل خصائص سيارة كاملة وظروف استخدامها.

قد يساعد دوران العجلات وحركة أرضية النفق على تمثيل الحركة النسبية بين الطريق والمركبة. ولا يوفر النفق ذو الأرضية الثابتة الشروط نفسها التي يوفرها نفق بأرضية متحركة وعجلات دوارة. كما تؤثر جدران النفق وانتظام التدفق وحجم النموذج ودعاماته في تفسير البيانات. لذا قد يكون اقتطاع نتائج منشآت مختلفة من سياق الاختبار مضللاً.

ماذا يحدث أثناء الاختبار؟

• تحديد سؤال الاختبار: قد يكون الهدف قياس السحب الإجمالي أو فحص توزيع الأحمال بين الأمام والخلف أو تقييم تدفق التبريد أو فهم أثر قطعة محددة. ويساعد وضوح السؤال في اختيار الحساسات وشروط القياس.

• تجهيز المركبة والنفق: تُسجل مواصفات المركبة وحمولتها وعجلاتها وارتفاعها عن الأرض وأجهزة القياس وفق خطة الاختبار. ويساعد تحديد الظروف على جعل إعادة التجربة مفيدة.

• قياس التدفق والأحمال: تضبط سرعة النفق، وقد تستخدم موازين القوى ونقاط قياس الضغط وقياسات السرعة أو وسائل إظهار التدفق. ويساعد الدخان أو مؤشرات حركة الهواء على رؤية مناطق انفصال التدفق أو عودته.

• اختبار تعديلات التصميم: يمكن اختبار التغييرات في قطعة أو سطح أو شكل الهيكل كلٌّ على حدة أو ضمن مجموعات مخططة. ويساعد الحفاظ على شروط خط الأساس في عزل أثر التغيير.

• مراجعة البيانات وتفسيرها: تؤخذ لايقينية القياس وتصحيحات النفق وتكرار التجارب ووسائل التحقق الأخرى في الاعتبار. فالنتيجة بيانات هندسية ينبغي قراءتها مع شروط الاختبار، وليست رقماً مستقلاً.

كيف يدعم الاختبار تطوير السيارات؟

تصميم يقلل السحب

يؤثر مسار الهواء من مقدمة السيارة فوق الهيكل ثم خلفها في السحب. وتكشف القياسات مناطق قد تسهم في المقاومة، فتتيح للفريق قياس أثر تغييرات المرآة والمصد وخط السقف وألواح أسفل الهيكل والجزء الخلفي. وليس كل تعديل تحسناً شاملاً؛ فقد يقابل مكسب منطقة ما ارتفاع المقاومة في منطقة أخرى.

التبريد وإدارة الهواء

قد تحتاج المحركات وإلكترونيات القدرة والبطاريات أو المكابح إلى دخول الهواء وخروجه من مناطق بعينها. وقد تؤثر الفتحات الكبيرة أو سيئة التوجيه في التدفق الخارجي، بينما قد يتعارض تصغيرها مع متطلبات التبريد. تساعد اختبارات النفق في دراسة الديناميكا الخارجية واحتياجات التبريد معاً. لكنها لا تضمن وحدها درجات تشغيل آمنة؛ إذ تلزم اختبارات مناسبة لأنظمة المركبة.

الرياح الجانبية وتوازن القيادة

عندما يأتي الهواء من الجانب، قد تتغير القوى الجانبية وعزوم الانحراف. تساعد الاختبارات بزوايا رياح مضبوطة على فحص حساسية شكل الهيكل لهذه الظروف. ويمكن لفريق التصميم تقييم تغير الأحمال مع اتجاهات مختلفة، لا مع الهواء المواجه فقط. وتضم الطرق الواقعية اضطرابات مرورية ورياحاً متغيرة وعوامل أخرى، لذلك لا يمثل النفق الطريق تمثيلاً كاملاً.

الضوضاء وإظهار التدفق

قد تسهم الاضطرابات حول المرايا وحواف النوافذ والفتحات في ضوضاء الهواء. وتستطيع أنفاق القياس الصوتي الهوائي دراسة الصوت والسلوك الهوائي معاً. كما تساعد وسائل مثل الدخان والخيوط ومقاييس الضغط على تحديد موضع تغير التدفق، لا القوة الإجمالية فقط، ما يدعم تجارب تصميم تستهدف مصدر المشكلة.

نفق الرياح والمحاكاة الحاسوبية واختبار الطريق

ديناميكا الموائع الحسابية (CFD) نمذجة حاسوبية لتدفق الهواء يمكن استخدامها لدراسة خيارات كثيرة في المراحل المبكرة. أما نفق الرياح فهو تجربة مادية توفر قياسات للقوى أو الضغط عبر أجهزة الاختبار. الطريقتان متكاملتان في الأسئلة التي تجيبان عنها: تساعد المحاكاة في فرز الخيارات وفهم التدفق، بينما يمكن للقياس المادي فحص النماذج بنتائج مقاسة.

تفحص اختبارات الطريق المركبة في محيط حقيقي تتداخل فيه الرياح والحرارة وسطح الطريق والازدحام. يقدم النفق شروطاً مضبوطة قابلة للتكرار، بينما يقدم الطريق بيئة متغيرة. وقد يجمع فريق التطوير بين المحاكاة والنفق والقياس على الطريق بحسب السؤال. ولا تلغي أي طريقة حدود الطرق الأخرى.

كيف تقرأ نتيجة اختبار نفق الرياح؟

• تحقق من شروط الاختبار: هل القياس لسيارة كاملة أم لنموذج؟ وما الحمولة وترتيب العجلات وسرعة الهواء وزاويته؟ لا تكتمل مقارنة القيم من دون هذه المعلومات.

• حدد الكمية المنشورة: السحب والرفع وتوزيع الأحمال وتدفق التبريد قياسات مختلفة. تحسن إحداها لا يثبت أن البقية تغيرت في الاتجاه نفسه.

• لا تبالغ في تفسير رقم واحد: قد تؤثر لايقينية القياس وخصائص المنشأة وتكوين المركبة في النتيجة. وقد يختلف غرض قياس سيارة قريبة من الإنتاج عن اختبار نموذج تطويري.

• قيّم أداء الطريق على حدة: يتيح النفق مقارنة مضبوطة، لكن الاستهلاك والمدى والضوضاء والإحساس بالقيادة الفعلي تتأثر بعوامل كثيرة. لا تصف بيانات المختبر وحدها كل ظروف الاستخدام.

خلاصة وخطوة عملية

توفر اختبارات نفق الرياح قياسات مضبوطة لتدفق الهواء حول السيارة وبيانات تدعم قرارات التصميم. وقد تفحص تجارب منفصلة أو برنامج متكامل السحب والتوازن الهوائي وحساسية الرياح الجانبية والتبريد وضوضاء الهواء. ولا تكتسب النتائج معناها إلا عند ربطها بتكوين المركبة وتجهيز النفق وطريقة القياس.

عند تقييم ادعاء هوائي عن سيارة، ابحث عن الكمية المقاسة وشروط الاختبار ونوع الاستخدام الذي تمثله النتيجة. اقرأ الأرقام الفنية مع وثائق الشركة المصنّعة أو وصف الاختبار، ولا تعتبر قيمة مختبرية واحدة ضماناً للاستهلاك أو المدى أو السلامة.
