Elektrikli Araçlarda Hücre, Modül ve Batarya Paketi Arasındaki Fark

Elektrikli araç bataryasının hücre, modül ve paket katmanlarını; görevlerini, bağlantılarını ve günlük kullanım açısından ne ifade ettiklerini öğrenin.

Elektrikli araç bataryasını anlamak için hücre, modül ve paket kavramlarını birbirinden ayırmak gerekir. Hücre enerjiyi depolayan temel birimdir; modül, birden fazla hücrenin düzenlenmiş bir topluluğudur; batarya paketi ise hücreleri ya da modülleri, koruma ve yönetim bileşenleriyle birlikte araçta kullanılabilir bir sisteme dönüştürür. Bu rehberde katmanların nasıl bir araya geldiğini, görevlerinin neden farklı olduğunu ve bu yapının şarj, menzil, güvenlik ve bakım hakkında ne söyleyip ne söylemediğini öğreneceksiniz.

Üç katmanlı yapıyı nasıl okumalı?

Bu terimler aynı parçanın farklı adları değildir. Hücre en küçük enerji depolama birimi olarak düşünülebilir. Modül, montajı ve bağlantıları kolaylaştıracak şekilde bir araya getirilmiş hücrelerden oluşur. Paket ise aracın yüksek gerilim sistemiyle çalışacak daha büyük bütünlüğü ifade eder. Katmanların sayısı ve fiziksel düzeni her araçta aynı olmak zorunda değildir: bazı tasarımlar hücreleri modül aşaması olmadan doğrudan pakete yerleştirebilir. Bu nedenle “her bataryada şu kadar hücre ya da modül vardır” şeklinde evrensel bir düzen varsaymak doğru olmaz.

Batarya hücresi: enerjinin depolandığı temel birim

Bir hücre, kimyasal enerjiyi elektrik enerjisine dönüştürüp gerektiğinde araca aktarabilen kapalı bir elektro-kimyasal birimdir. Bir hücrenin gerilimi ve depolayabildiği enerji, kullanılan kimyaya, tasarıma ve çalışma koşullarına bağlıdır. Tek bir hücre çoğu otomobilin ihtiyaç duyduğu toplam enerji ve gerilim düzeyini sağlamaz; çok sayıda hücre elektriksel olarak bağlanır. Seri bağlantı toplam gerilimi yükseltirken, paralel bağlantı kapasiteyi ve akım sağlama kabiliyetini artırmaya yardımcı olur. Gerçek sistemlerde bağlantı düzeni hücre özellikleri ve araç tasarımıyla birlikte belirlenir.

Hücreler silindirik, prizmatik ya da yassı kese biçimli gövdelerde üretilebilir. Dış biçim, hücrenin batarya içinde nasıl paketleneceğini etkiler; tek başına aracın daha güvenli, daha uzun menzilli veya daha hızlı şarj olacağını kanıtlamaz. Bu sonuçlar hücre kimyası, ısı yönetimi, elektriksel tasarım, yazılım kontrolleri ve kullanım koşullarının birlikte değerlendirilmesini gerektirir. Hücreyi tanımak, bataryanın temel yapı taşını anlamayı sağlar; ancak hücrenin biçimine bakarak belirli bir otomobilin performansı hakkında kesin hüküm vermek mümkün değildir.

Modül: hücrelerin düzenli alt grubu

Modül, birden çok hücrenin mekanik olarak bir arada tutulduğu ve elektriksel olarak bağlandığı bir ara gruptur. Tasarıma göre çerçeve, bağlantı elemanları, yalıtım parçaları ve sıcaklık ölçüm noktaları içerebilir. Modüller, hücrelerin pakete yerleştirilmesini ve belirli gruplar hâlinde bağlantı kurulmasını kolaylaştırabilir. Ayrıca yapının servis veya üretim süreçlerinde yönetilebilir alt birimlere ayrılmasına yardımcı olabilir. Modülün içinde yer alan donanım ve modülün değiştirilebilir olup olmadığı üretici tasarımına bağlıdır.

Modül kavramı her elektrikli araçta bulunmayabilir. Bazı üreticiler hücreleri doğrudan paketin taşıyıcı yapısına yerleştiren bir tasarım kullanır. Bu yaklaşım modül katmanını ortadan kaldırabilir ya da farklı bir işlevle bütünleştirebilir; bataryanın hücresiz olduğu anlamına gelmez. Dolayısıyla modül sayısını bilmek, tek başına toplam enerji kapasitesini, erişilebilirliği veya onarım yöntemini açıklamaz. Bu bilgiler için aracın teknik dokümanına ve ilgili servis açıklamalarına bakılması gerekir.

Batarya paketi: araçta çalışan bütünleşik sistem

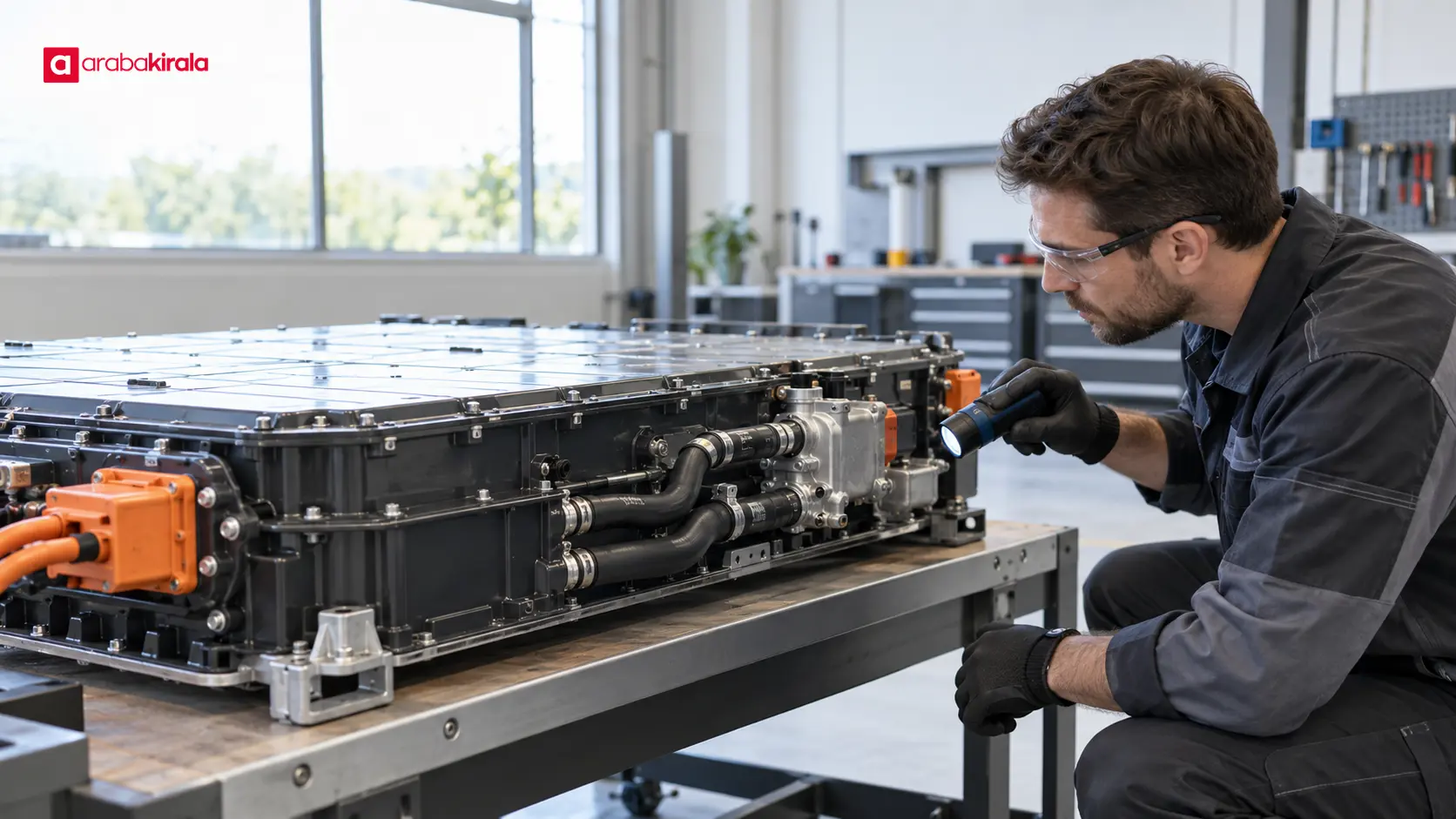

Batarya paketi, hücreleri ve varsa modülleri bir araya getirmenin ötesinde, yüksek gerilim enerjisinin araç içinde güvenli ve kontrollü biçimde kullanılmasını sağlayan bileşenleri de kapsar. Pakette dış muhafaza, elektrik bağlantıları, izleme ve kontrol donanımları, koruma elemanları ve tasarıma göre soğutma ya da ısıtma bileşenleri bulunabilir. Hücrelerin sıcaklığı ve elektriksel durumu izlenir; batarya yönetim sistemi olarak anılan kontrol katmanı, çalışma sınırlarını gözetmeye ve araçla bilgi alışverişi yapmaya yardımcı olur.

Paketin muhafazası hücreleri çevresel etkilerden korumaya ve bataryayı araca bağlamaya yönelik tasarlanır. Bununla birlikte, her paketin aynı koruma düzeyine veya aynı soğutma düzenine sahip olduğu varsayılamaz. Soğutma sıvısı kullanan, hava akışından yararlanan veya farklı termal çözümler içeren tasarımlar vardır. Bu yüzden bir bataryanın nasıl soğutulduğu, hangi parçalarının servis edilebildiği ya da ne tür bir kontrol gerektiği ancak o modelin üretici belgeleriyle açıklanabilir. Yüksek gerilimli paketin açılması veya müdahalesi kullanıcı işi değildir; arıza ya da fiziksel hasar şüphesinde yetkin servise başvurulmalıdır.

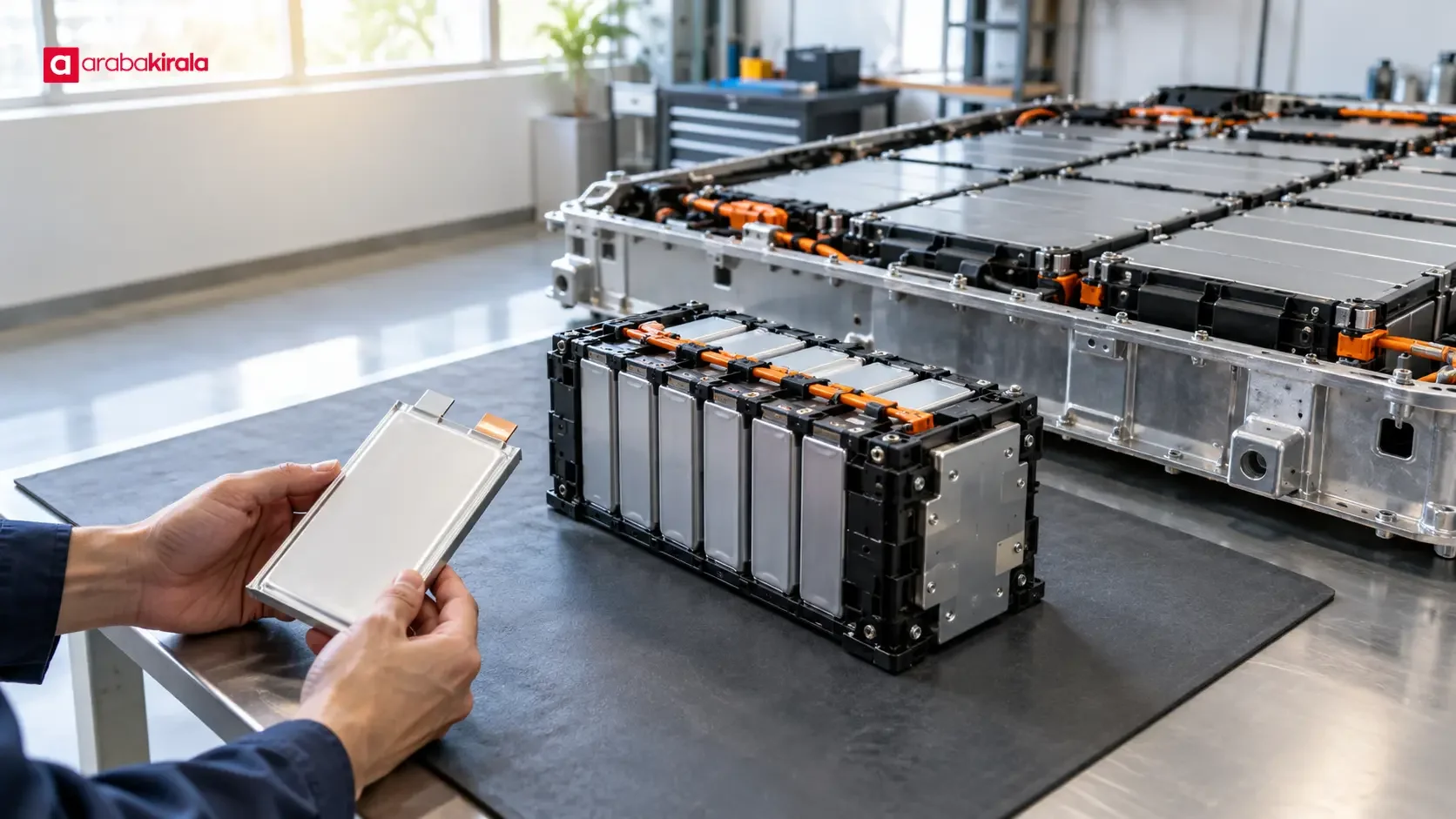

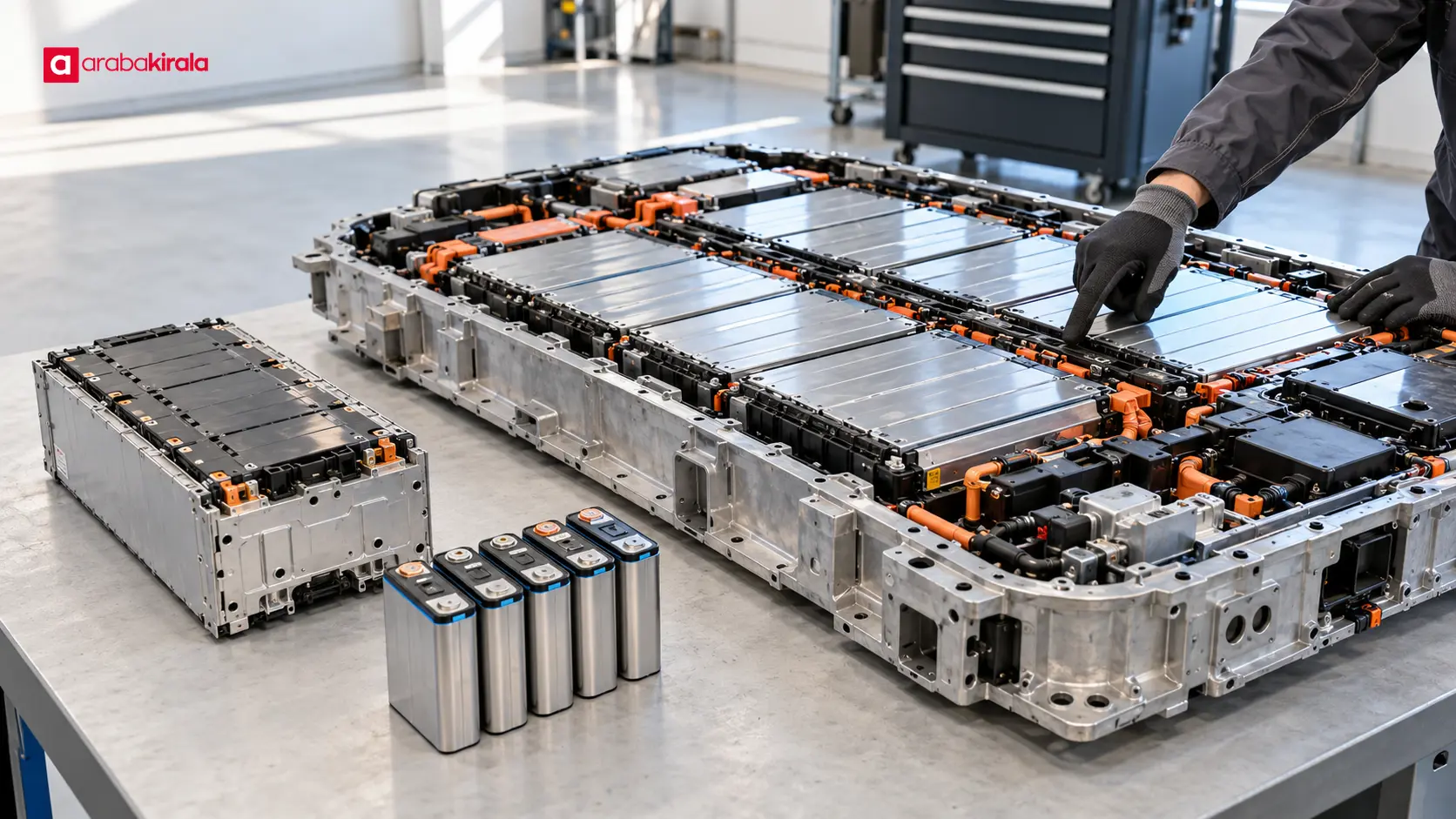

Hücre, modül ve paket arasındaki farklar

• Hücre: Enerjiyi elektro-kimyasal olarak depolayan temel birimdir.
• Modül: Hücrelerin bir araya getirildiği ara montaj düzeyidir; tasarıma göre hiç kullanılmayabilir.
• Paket: Hücre veya modüllerle birlikte kontrol, koruma, bağlantı ve termal yönetim bileşenlerini içeren araç düzeyindeki batarya bütünüdür.

Bu ayrım, teknik bir açıklamada hangi parçadan söz edildiğini anlamaya yardım eder. Örneğin bir teknik belgede hücre biçimi belirtilmişse bu, tüm paketin kapasitesi veya menzili hakkında tek başına yeterli bilgi değildir. Paket düzeyinde kapasite, kullanılabilir enerji, ağırlık, soğutma ve araçla uyum gibi başka etkenler de devreye girer. Ayrıca brüt kapasite ile sürücünün kullanabildiği enerji miktarı aynı kavram olmayabilir; üretici, bataryanın çalışma aralığının bir bölümünü sistemin korunması için yönetebilir. Belirli bir modelde kullanılan tanım ve değerleri resmi teknik kaynaktan kontrol edin.

Bu yapı şarj ve menzil için ne ifade eder?

Bataryanın katmanlarını bilmek, şarj süresini veya menzili doğrudan hesaplamaya yetmez. Şarj gücü; araç ve şarj cihazının sınırlarına, bataryanın sıcaklığına ve doluluk düzeyine, ayrıca kullanılan şarj yöntemine göre değişebilir. Şarj eğrisi, yüksek güçte şarjın tüm doluluk aralığında aynı hızda sürmeyebileceğini gösterir. Bu nedenle şarj planında hücre ya da modül sayısından çok aracın üretici tarafından açıklanan şarj bilgileri, yol koşulları ve kullanılacak istasyonun teknik özellikleri önem taşır.

Menzil de tek başına batarya paketinin nominal enerjisiyle belirlenmez. Sürüş hızı, hava sıcaklığı, yol eğimi, klima veya ısıtma kullanımı, yük ve sürüş tarzı tüketimi etkileyebilir. Aynı batarya mimarisine sahip iki aracın menzili farklı olabilir; farklı mimari kullanan araçlar da benzer kullanım menzilleri sunabilir. Araç seçerken teknik değerleri gerçek kullanım ihtiyacınızla birlikte değerlendirin ve resmi menzil verisinin hangi test koşullarına dayandığını kontrol edin. Bir kiralık araçta bataryanın güncel doluluk düzeyi ve kullanılabilir şarj noktaları, o yolculuk için ayrıca dikkate alınmalıdır.

Günlük kullanımda sürücünün bilmesi gerekenler

Sürücü normal kullanımda batarya paketini açmaz veya hücre ve modüllere müdahale etmez. Araç ekranındaki şarj yüzdesi, kalan menzil tahmini ve uyarı mesajları kullanıma yönelik göstergelerdir; hücrelerin tek tek durumunu gösteren servis ölçümleriyle karıştırılmamalıdır. Beklenmedik bir uyarı, şarjın kesilmesi, darbe veya batarya çevresinde olağan dışı ısı ya da koku fark edilirse aracı güvenli bir yerde durdurup araç kılavuzundaki adımları izleyin ve yetkili destek alın. Yüksek gerilim bileşenlerine dokunmayın.

Elektrikli araç kiralarken teslimden önce araca özgü kullanım bilgilerini öğrenmek yararlıdır. Şarj soketinin yeri ve tipi, araçla uyumlu şarj seçenekleri, kablonun araçta bulunup bulunmadığı, ekrandaki şarj planlama işlevleri ve kullanım sırasında görülen uyarıların nasıl ele alınacağı gibi noktalar modelden modele değişebilir. Rezervasyon yaptığınız şubeden, teslim edilecek aracın şarj donanımı ve yolculuğunuza uygun güncel kullanım bilgilerini teyit edin. Bu konuşma, paket yapısına ilişkin genel bilgilerden ayrı olarak, elinizdeki aracı doğru kullanmanıza yardımcı olur.

Teknik bilgi ve servis açıklamasını değerlendirirken

Bir teknik açıklama okurken önce değerin hangi düzeyde verildiğine bakın: hücre, modül ya da tüm paket. Kapasite için kullanılan birim, nominal veya kullanılabilir değer olduğu, ölçümün hangi koşullara ait olduğu ve model yılı gibi tanımlar karşılaştırmayı anlamlı kılar. Belge yalnızca hücre kimyasını veya modül düzenini söylüyorsa, buradan doğrudan menzil ya da şarj süresi çıkarmayın. Üretici dokümanında bulunmayan bir tasarım ayrıntısını tahminle tamamlamaktansa, bu ayrıntıyı açık bırakmak daha doğrudur.

Batarya arızası veya kapasite kaybı konusunda da tek bir göstergeyle kesin teşhis koyulamaz. Aracın gösterdiği menzil, çevre koşullarından ve yakın dönem sürüşünden etkilenebilir; batarya sağlığını değerlendirmek için modelin tanı sistemi ve uygun servis kontrolleri gerekir. Kiralık araç tesliminde ekranın gösterdiği şarj durumunu ve araçta kayıtlı mevcut uyarıları teslim sürecinde kontrol etmek, başlangıç durumunu anlamanızı sağlar. Bu gözlem, teknik batarya sağlığı raporunun yerine geçmez.

Özet: parçadan sisteme doğru ilerleyin

Elektrikli araç batarya hücresi enerjiyi depolayan temel birim, modül hücreleri gruplandıran olası ara katman, batarya paketi ise bunları yönetim ve koruma donanımıyla araca bağlayan sistemdir. Her tasarımda modül bulunmayabilir; hücre biçimi veya modül sayısı tek başına menzil, şarj hızı ya da servis yöntemi hakkında kesin sonuç vermez. Bir teknik bilgiyi değerlendirirken hangi katmana ait olduğunu ve hangi koşullarda verildiğini sorun. Elektrikli araç kiralayacaksanız, şubeden teslim edilecek modelin şarj bağlantısı, kablosu ve temel şarj kullanımını öğrenin; yola çıkmadan önce güzergâhınızdaki uygun şarj seçeneklerini planlayın.
