Elektrikli Araç Batarya Yönetim Sistemi Hücreleri Nasıl İzler ve Korur?

Elektrikli araç batarya yönetim sistemi; hücre gerilimini, sıcaklığı ve akımı izleyerek bataryanın çalışma sınırlarını yönetir. Hücre dengeleme, doluluk tahmini ve sürücünün görebildiği göstergelerin ne anlama geldiğini öğrenin.

Elektrikli araç batarya yönetim sistemi, bataryayı oluşturan hücrelerin çalışma durumunu izler ve paketin güvenli sınırlar içinde kullanılmasına yardımcı olur. Bu rehberde hücre gerilimi, sıcaklık ve akım ölçümlerinin ne işe yaradığını, sistemin doluluk tahminini nasıl oluşturduğunu, hücre dengelemenin neden yapıldığını ve sürücünün hangi işaretlere dikkat edebileceğini öğreneceksiniz.

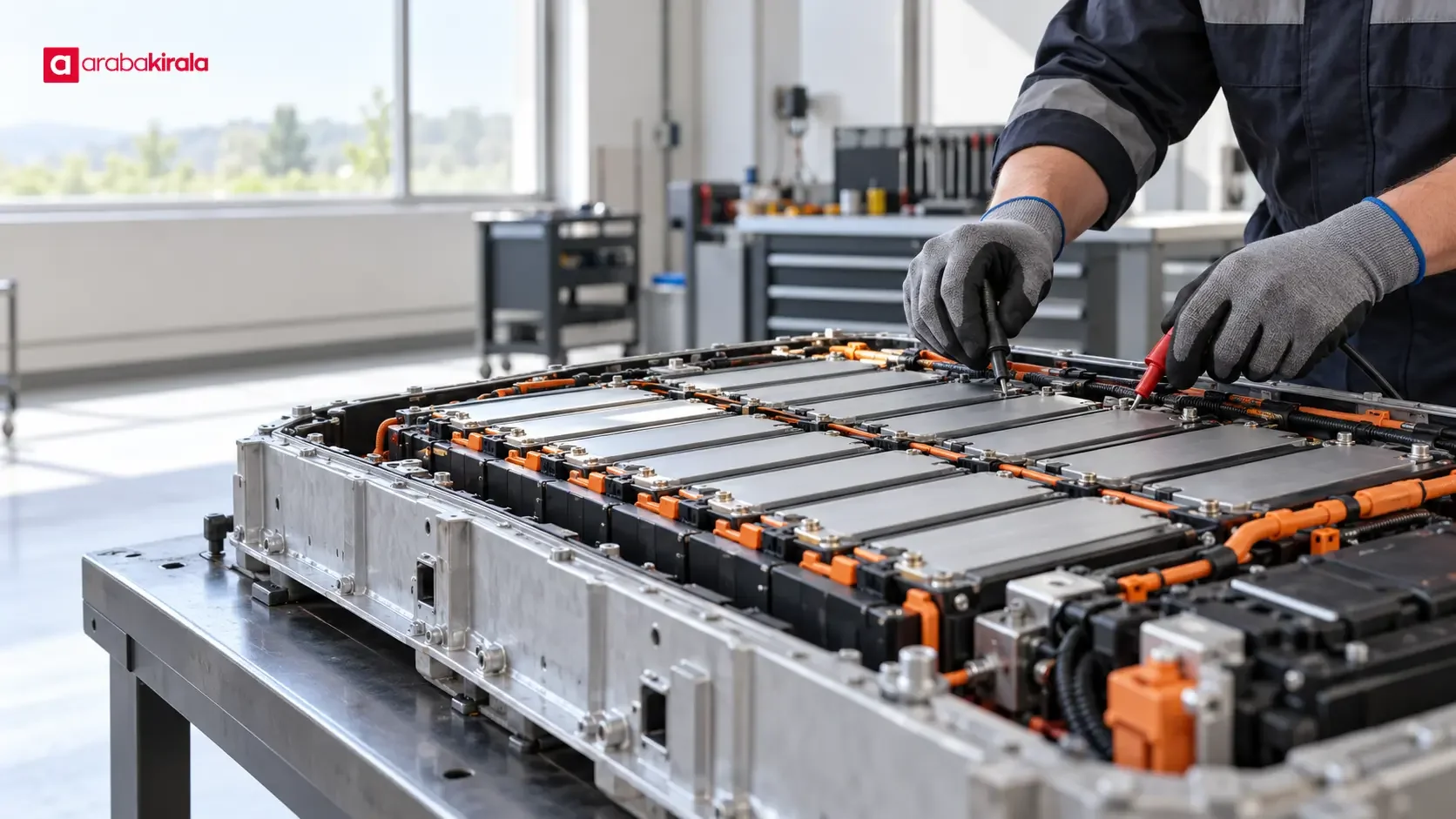

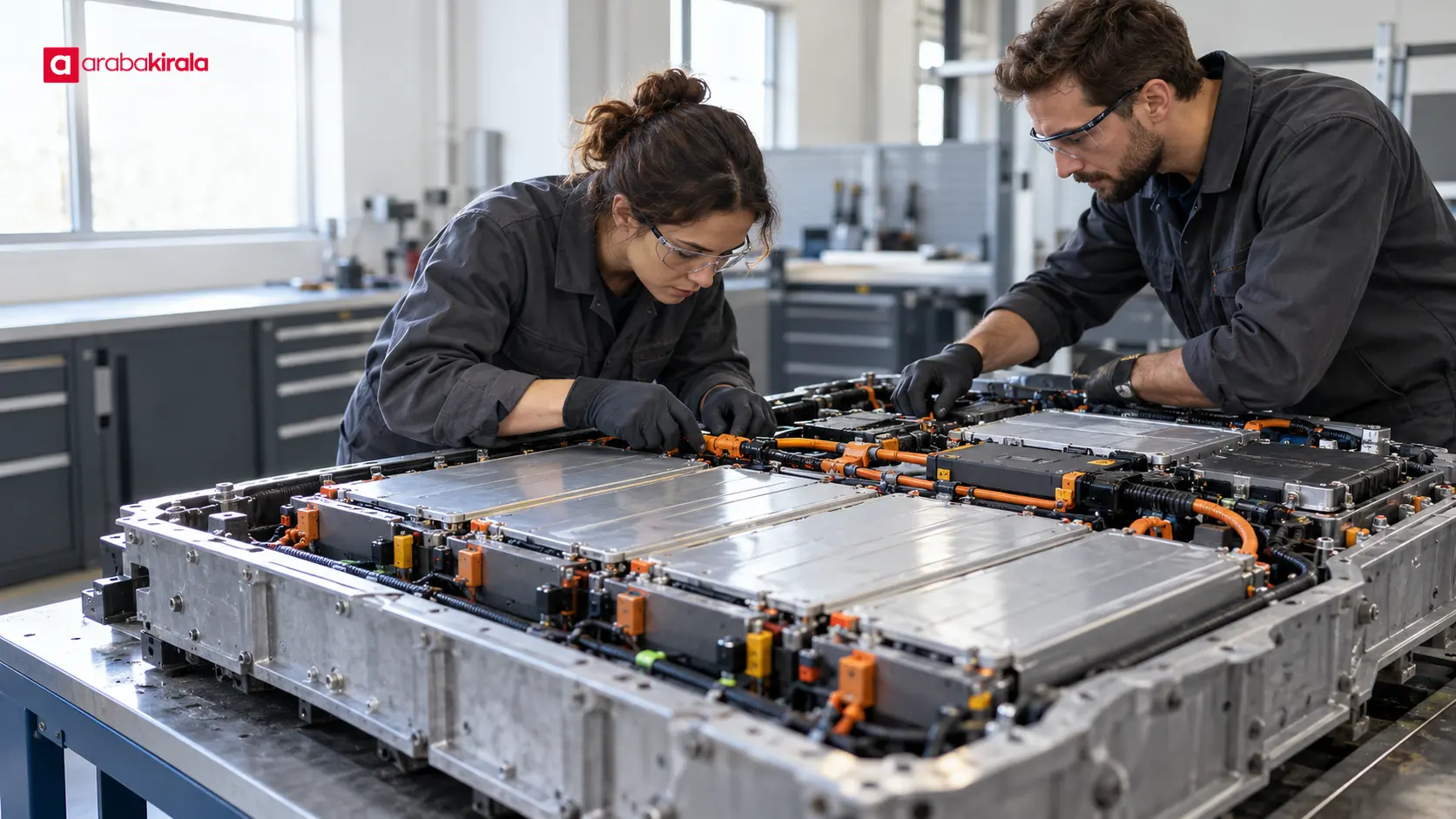

Batarya hücresi, modül ve paket arasındaki ilişki

Bir elektrikli aracın çekiş bataryası tek bir büyük hücreden oluşmaz. Birçok hücre elektriksel ve mekanik olarak gruplandırılır; bu gruplar modülleri, modüller de batarya paketini oluşturur. Hücrelerin seri bağlanması gerilimi, paralel bağlanması ise kullanılabilir akım kapasitesini artırabilir. Gerçek paket düzeni araçtan araca değişir.

Hücrelerin tümü aynı kimyadan ve benzer üretim özelliklerinden seçilse bile kullanım, sıcaklık ve yaşlanma boyunca birebir aynı davranmaz. Aralarındaki küçük farklar zaman içinde büyüyebilir. Batarya yönetim sistemi (BMS), bu farklılıkları izleyip araç kontrol birimleriyle paylaşarak bataryanın ne kadar enerji sağlayabileceğine ve hangi çalışma sınırlarının uygulanacağına ilişkin kararları destekler.

BMS hücreleri hangi verilerle izler?

Hücre veya hücre grubu gerilimi

BMS, paketteki hücrelerin ya da tasarıma göre hücre gruplarının gerilimini ölçer. Gerilim, bir hücrenin o andaki elektriksel durumu hakkında ipucu verir; fakat tek başına bataryanın doluluk yüzdesi değildir. Yük altındaki gerilim, akım çekilirken veya enerji geri kazanılırken değişebilir. Bu yüzden sistem gerilimi akım, sıcaklık ve zaman içindeki davranışla birlikte yorumlar.

Gerilim ölçümlerinin izlenmesi, herhangi bir hücrenin tasarlanmış alt veya üst çalışma sınırına yaklaşmasını fark etmeye yardım eder. Sistem, araç üreticisinin belirlediği kontrol stratejisine bağlı olarak şarjı veya güç talebini sınırlayabilir ve sürücüye uyarı gösterebilir. Sürücü, uyarıyı görmezden gelmek veya batarya kapağını açıp ölçüm yapmaya çalışmak yerine araç kılavuzundaki yönlendirmeyi izlemelidir.

Sıcaklık ve akım

Sıcaklık sensörleri paketin farklı bölgelerindeki ısıl durumu izler. Batarya hücrelerinin sıcaklığı, güç sağlayabilme ve şarj kabul etme davranışını etkiler. Soğukta sistem kullanılabilir gücü veya şarj hızını sınırlayabilir; yüksek sıcaklıkta da benzer biçimde koruyucu kontrol uygulayabilir. Sensör sayısı, konumu ve soğutma düzeni batarya tasarımına bağlıdır; her hücrenin ayrı sensörü olduğunu varsaymak doğru değildir.

Akım ölçümü, bataryaya giren ve bataryadan çıkan elektrik akışını takip etmeyi sağlar. BMS bu bilgiyi hücre gerilimleriyle birlikte değerlendirerek güç sınırlarının yönetilmesine katkı verir. Hızlanma sırasında yüksek güç talebi, rejeneratif yavaşlamada ise bataryaya enerji dönüşü görülebilir. Bu iki durumda hücreler üzerindeki elektriksel etkiler farklı olduğundan sistemin ölçümleri sürekli bağlam içinde değerlendirmesi gerekir.

Doluluk ve batarya sağlığı nasıl tahmin edilir?

Gösterge panelindeki batarya doluluk yüzdesi, hücrelerin içine konmuş doğrudan bir yakıt göstergesinden okunmaz. BMS, ölçümleri ve bataryanın bilinen davranışını kullanarak şarj durumunu (SOC) hesaplar. Akımın zaman içinde sayılması, gerilim davranışının değerlendirilmesi ve batarya modelinden yararlanılması bu tahminin parçaları olabilir. Kullanılan yöntemler araç tasarımına göre değişir.

Tahminin amacı sürücüye kullanılabilir enerji hakkında anlaşılır bir gösterge sunmak ve güç yönetimini desteklemektir. Sıcaklık, yük, bataryanın geçmiş kullanımı ve hücrelerin zaman içindeki değişimi tahmine etki edebilir. Bu nedenle yüzde göstergesini laboratuvar hassasiyetinde sabit bir ölçüm gibi yorumlamayın. Kısa süreli dalgalanma tek başına arıza teşhisi değildir; tekrar eden uyarılar veya belirgin performans değişikliği ise araç kılavuzuna göre değerlendirilmelidir.

Batarya sağlığı (SOH) ise bataryanın yeni durumuna göre kapasite veya performans özelliklerinin nasıl değiştiğini anlatan genel bir tahmindir. SOC “şu anda tahminen ne kadar enerji var?” sorusuna, SOH “bataryanın kullanılabilir durumu zamanla nasıl değişmiş?” sorusuna yanıt verir. Bu iki kavram aynı değildir. Araçların sürücüye sunduğu sağlık verisinin kapsamı ve ayrıntısı modele göre değişebilir.

Hücre dengeleme neden gerekir?

Seri bağlı hücrelerden oluşan bir pakette hücrelerin dolulukları veya gerilimleri zamanla az da olsa ayrışabilir. Paket kullanılabilir enerjisini sınırlayan hücre, diğerlerinden önce üst ya da alt çalışma sınırına ulaşabilir. Dengeleme, hücreler arasındaki bu farkı yöneterek paketin birlikte çalışmasını destekler. Bu işlem bir hücreyi yenilemez, fiziksel kapasite kaybını geri almaz ve bataryayı eşit yaşta hâle getirmez.

Pasif dengelemede sistem, daha yüksek doluluk gösteren hücre veya gruptaki enerjinin küçük bir bölümünü ısı olarak dağıtabilir. Aktif dengeleme tasarımlarında enerji bir hücreden diğerine aktarılabilir. Hangi yöntemin kullanıldığı batarya mimarisine bağlıdır. Dengeleme işlemi sürücünün doğrudan yönettiği bir ayar değildir; BMS bunu uygun gördüğü koşullarda otomatik biçimde yürütür.

Dengelemeyi “bataryayı tamamen boşaltıp doldurmak” şeklinde anlamayın. Her araç için aynı şarj rutini gerektiği söylenemez. Günlük kullanım ve şarj seviyesi konusunda aracın kullanım kılavuzundaki öneriler esas alınmalıdır. Kiralık elektrikli araç kullanırken, teslim sırasında şarj göstergesinin nasıl okunacağını ve menzil tahmininin hangi ekranda yer aldığını görevliden öğrenmek sürüş planını kolaylaştırır.

Koruma kararları sürüşü nasıl etkiler?

BMS tek başına çalışan bir ölçüm kutusu değildir. Batarya kontrolü; araç kontrol ünitesi, şarj sistemi, motor ve varsa ısıl yönetim sistemiyle koordineli yürütülür. Ölçümler çalışma sınırlarına yaklaşıldığını gösterdiğinde sistem, güvenli kullanımı desteklemek üzere şarj gücünü, çekiş gücünü veya rejeneratif enerji kabulünü sınırlayabilir. Sürücü bunu şarjın beklenenden yavaş olması, güç göstergesinin değişmesi veya ekranda uyarı belirmesi şeklinde fark edebilir.

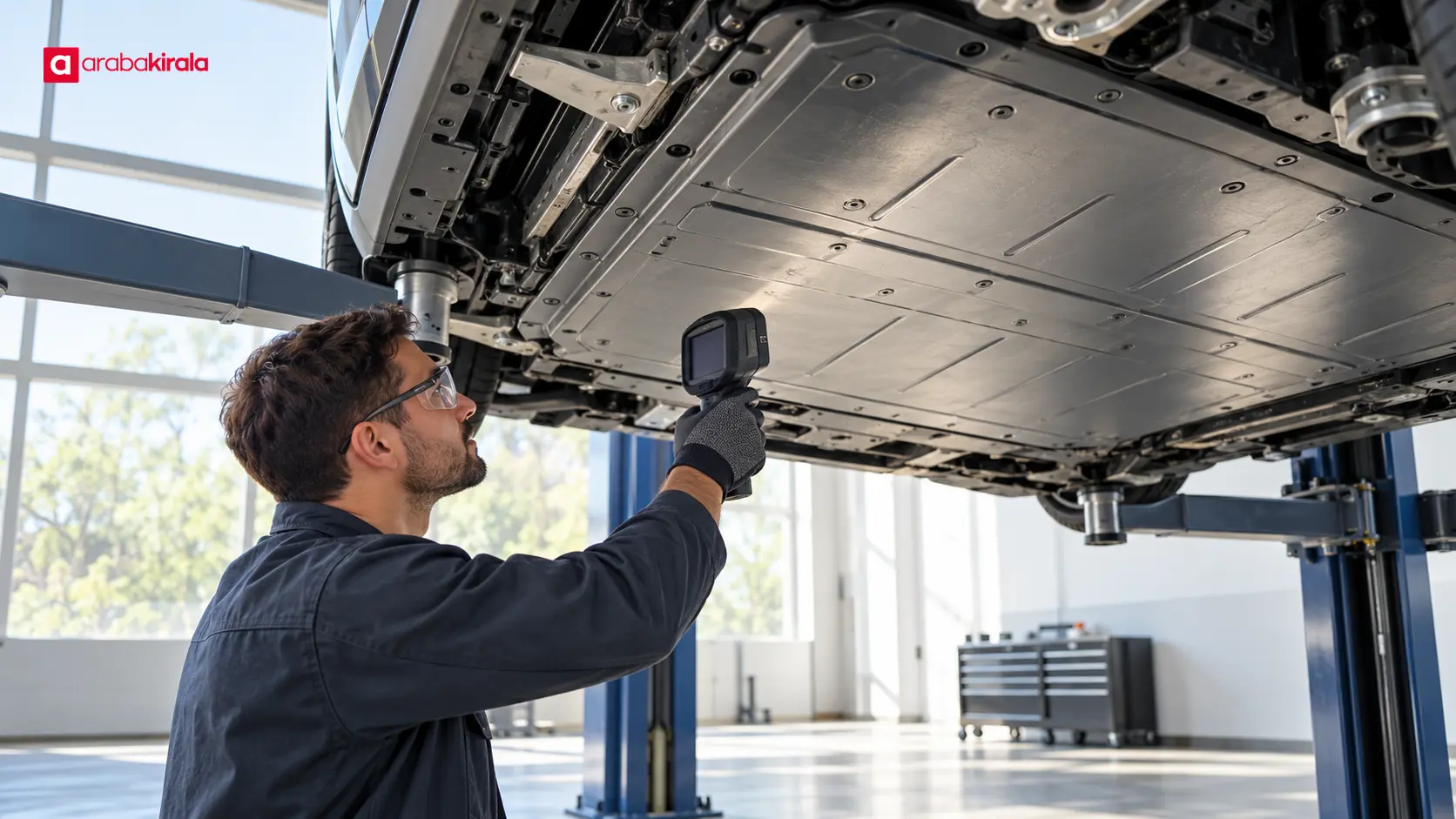

Bu tepkiler tek bir nedene bağlanamaz. Dış hava, batarya sıcaklığı, şarj cihazı, şarj seviyesi ve araç kontrol stratejisi sonuçları etkileyebilir. Bir sınırlama uyarısı belirirse ekrandaki açıklamayı ve araç kılavuzunu izleyin. Uyarı devam ediyorsa veya araç sürüşe ilişkin bir ikaz veriyorsa güvenli bir yerde durup kiraladığınız şubeyle ya da araç destek kanalıyla iletişime geçin. Yüksek gerilimli bataryaya, turuncu kablolara veya batarya muhafazasına müdahale etmeyin.

Sürücü için pratik kullanım adımları

• Yola çıkmadan önce gösterge panelindeki şarj yüzdesini, tahmini menzili ve varsa batarya uyarılarını kontrol edin. Menzil tahminini kesin mesafe garantisi olarak değil, planlama göstergesi olarak kullanın.
• Uzun yol planında rotadaki şarj olanaklarını ve aracın gösterdiği tüketim değişimini dikkate alın. Soğuk hava, yüksek hız, yokuş, yolcu ve yük miktarı enerji kullanımını etkileyebilir.
• Şarj kapağı, kablo bağlantısı ve gösterge ekranına ilişkin araca özel adımları kullanım kılavuzundan öğrenin. Kabloyu zorlamayın; şarj işleminin tamamlandığını araç veya şarj cihazı göstergesinden doğrulayın.
• Hücre gerilimi, BMS yazılımı veya batarya soğutması üzerinde kullanıcı müdahalesi yapmayın. Uyarı kodlarını kaydedip araç kılavuzundaki güvenli yönlendirmeyi izleyin.
• Kiralama öncesinde şubeden aracın şarj bağlantısı, teslim anındaki doluluk göstergesi, rota planlama ekranı ve yardım alınacak iletişim kanalı hakkında bilgi isteyin. Bu ayrıntılar araca ve teslim alınan yere göre değişebilir.

Kiralık elektrikli araçta teslim ve iade sırasında

Aracı teslim alırken batarya göstergesini, tahmini menzili ve ekranda görünen uyarıları gözden geçirmek, yolculuğa gerçekçi planla başlamanıza yardım eder. Kilometre göstergesinin teslim ve iade kayıtlarındaki işlevi, aracın kullanım mesafesinin bu iki andaki okumalar üzerinden karşılaştırılabilmesidir; belirli bir kilometre hakkı anlamına gelmez. Teslim anında mevcut bir uyarı veya görünür hasar fark ederseniz yola çıkmadan önce görevliye bildirin ve izlenecek adımı netleştirin.

İade planında şarj seviyesi, kullanılacak şarj noktası veya aracı bırakacağınız konum gibi konular kiralanan aracın ve şubenin uygulamasına göre farklılık gösterebilir. Rezervasyon ya da teslim sırasında ilgili şubeden kendi aracınız için geçerli ayrıntıları öğrenin. Bir genel internet tavsiyesini kesin şube koşulu gibi kabul etmeyin.

Özet: Hücre ölçümünden sürücü kararına

Elektrikli araç batarya yönetim sistemi; gerilim, sıcaklık ve akım verilerini bir arada değerlendirir, doluluk ve sağlık durumuna ilişkin tahminler üretir, hücre farklarını dengelemeye ve batarya sınırlarını korumaya yardımcı olur. Sürücü için en yararlı yaklaşım, göstergeyi takip etmek, uyarıları kılavuza göre ele almak, yüksek gerilim bileşenlerine müdahale etmemek ve şarj planını koşullara göre yapmaktır. Elektrikli araç kiralayacaksanız teslim öncesinde aracın menzil ve şarj ekranını tanıyın; araca veya şubeye özel ayrıntıları doğrudan kiralayacağınız yerden öğrenin.
