Elektrikli Araçta Hücre Gerilimi ve Batarya Paket Gerilimi Ne Anlama Gelir?

Hücre gerilimi ile batarya paket geriliminin farkını, seri ve paralel bağlantıların etkisini, araç kullanımında bu değerlerin ne ifade ettiğini öğrenin.

Elektrikli araç batarya gerilimi, bataryadaki hücrelerin tek tek gerilimiyle tüm paketin gerilimini birbirinden ayırarak anlaşılır. Bu rehberde hücre geriliminin ne olduğunu, hücrelerin nasıl modül ve paket hâline getirildiğini, seri-paralel bağlantıların gerilim ve kapasite üzerindeki etkisini ve bu bilgilerin araç kullanırken ne işe yaradığını öğreneceksiniz. Böylece ekranda görülen şarj yüzdesini, menzili veya teknik bir değeri gerilimle karıştırmadan yorumlayabilirsiniz.

Gerilim neyi ifade eder?

Gerilim, iki nokta arasındaki elektriksel potansiyel farkıdır ve volt (V) ile ifade edilir. Basit bir benzetmeyle, devrede elektrik yüklerinin hareket etmesini sağlayan itici etkiye benzer; ancak tek başına bataryanın ne kadar enerji depoladığını söylemez. Elektrik akımı amper (A), enerji ise watt-saat (Wh) veya kilowatt-saat (kWh) gibi birimlerle anlatılır. Bu ölçüler bağlantılı olsa da aynı şeyi ölçmez.

Bir elektrikli aracın teknik bilgisinde “batarya gerilimi” denildiğinde çoğu zaman batarya paketinin nominal gerilimi kastedilir. Nominal değer, sistemi tanımlamak için kullanılan yaklaşık bir referanstır. Gerçek çalışma gerilimi bataryanın doluluk durumuna, sıcaklığına, yüküne ve hücre kimyasına bağlı olarak değişebilir. Bu nedenle tek bir gerilim sayısı, aracın her anki gerilimini ya da bataryanın sağlığını tek başına göstermez.

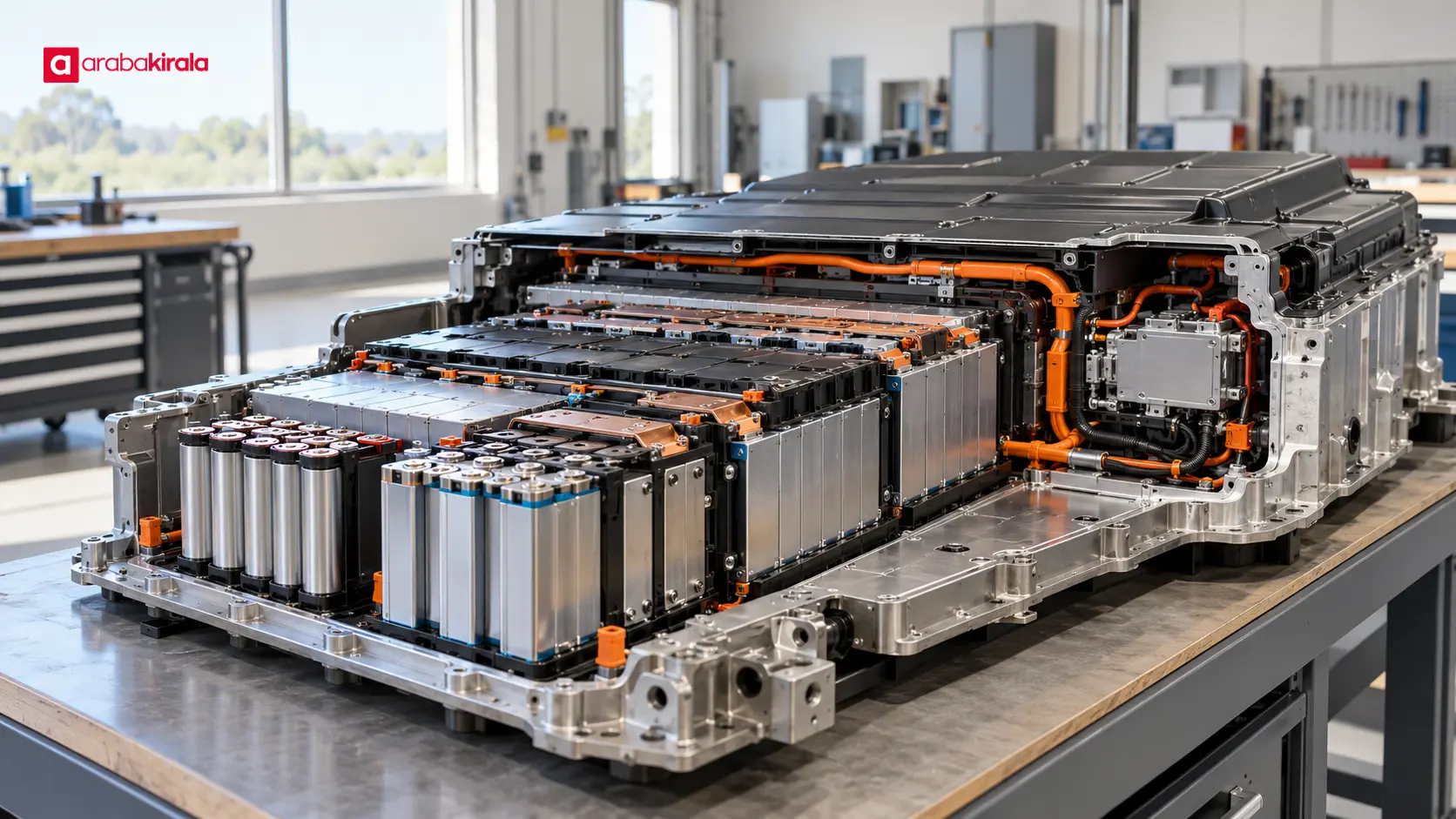

Hücre, modül ve paket arasındaki fark

Hücre: bataryanın temel birimi

Hücre, elektrokimyasal enerjiyi depolayan ve elektrik sağlayan temel birimdir. Hücreler farklı biçimlerde üretilebilir; silindirik, prizmatik veya kese biçimli tasarımlar görülebilir. Hücrenin nominal gerilimi kimyasına ve üretici tasarımına bağlıdır. Tam dolu bir hücrenin gerilimi, boşalmaya yaklaşan bir hücreden farklıdır; ayrıca kullanılabilir alt ve üst sınırlar hücreye göre belirlenir.

Hücre üzerindeki nominal gerilim, tüm araç bataryasının gerilimi değildir. Araçta ihtiyaç duyulan sistem düzeyine ulaşmak için çok sayıda hücre elektriksel olarak bir araya getirilir. Hücrelerin fiziksel boyutu veya şekli, tek başına paketin gerilimini ya da menzilini belirlemez.

Modül: hücrelerin düzenlenmiş grubu

Birçok batarya tasarımında hücreler mekanik olarak tutulur ve elektriksel bağlantılarla modüller oluşturur. Modül; bağlantılar, yalıtım ve izleme bileşenleriyle birlikte daha büyük batarya yapısının bir bölümüdür. Bazı araç tasarımları belirgin modüller kullanırken bazıları hücreleri pakete farklı biçimlerde yerleştirir. Dolayısıyla her elektrikli araçta aynı sayıda hücre veya modül bulunduğunu varsaymak doğru değildir.

Paket: araca enerji sağlayan bütün

Batarya paketi, hücre veya modüllerin yanı sıra muhafaza, elektrik bağlantıları, sensörler, koruma elemanları ve batarya yönetim sistemi gibi parçaları içerebilir. Paket gerilimi bu elektriksel yapının uçlarında ölçülen sistem değeridir. Araçtaki güç elektroniği ve motor sistemi, tasarlandıkları gerilim aralığında çalışır. Paket gerilimi bu nedenle yalnızca hücrelerin toplamı değil, aracın elektrik mimarisinin de bir parçasıdır.

Seri ve paralel bağlantı gerilimi nasıl değiştirir?

Hücrelerin seri bağlanması gerilimleri toplar. Örneğin seri dizideki her hücre akım için ardışık bir yol oluşturur; dizinin toplam gerilimi, hücre gerilimlerinin toplamına yaklaşır. Bu yapı daha yüksek bir sistem gerilimi sağlar. Paketteki hücrelerin doluluk ve davranışlarının dengeli izlenmesi önem taşır; batarya yönetim sistemi hücre gruplarını takip ederek çalışma sınırlarının korunmasına yardımcı olur.

Paralel bağlantıda hücrelerin aynı kutupları birlikte bağlanır. Bu düzen gerilimi tek hücreninkine yakın tutarken akım sağlama kapasitesini ve toplam kapasiteyi artırabilir. Gerçek paketlerde seri ve paralel gruplar birlikte kullanılabilir. Tasarım; hedeflenen enerji, güç, alan, soğutma ve güvenlik gereksinimlerine göre değişir. Bu yüzden yalnızca hücre sayısını bilmek, paket gerilimini veya kapasitesini hesaplamak için yeterli olmayabilir.

Gerilim, kapasite, enerji ve güç aynı şey değildir

Gerilim (V) elektriksel potansiyel farkını; kapasite çoğunlukla amper-saat (Ah) cinsinden depolanıp aktarılabilen elektrik yükünü; enerji ise bataryada depolanan toplam işi ifade eder. Yaklaşık ilişkiyi anlamak için enerji, gerilim ile kapasitenin çarpımına bağlıdır: Wh değeri kabaca V ile Ah çarpımıyla bulunur. Bir paketin çalışma gerilimi değiştiği için üreticiler enerji değerini tanımlarken nominal gerilim gibi belirli bir referans kullanabilir.

Güç, enerjinin ne hızla aktarıldığını belirtir ve watt (W) ile ifade edilir. Yüksek gerilimli bir sistem aynı güç düzeyinde daha düşük akımla çalışabilir; bu, kablo ve bileşen tasarımında etkili bir mühendislik tercihidir. Fakat gerilim tek başına daha uzun menzil, daha hızlı şarj veya daha iyi verim anlamına gelmez. Batarya kapasitesi, motor ve inverter tasarımı, sıcaklık yönetimi, şarj donanımı ve kullanım koşulları birlikte rol oynar.

Gerilim araç kullanırken ne anlatır?

Sürücünün günlük kullanımında batarya gerilimi çoğu zaman doğrudan takip edilen bir gösterge değildir. Gösterge panelinde genellikle batarya doluluk oranı, tahmini menzil, enerji tüketimi ve şarj bilgileri yer alır. Doluluk yüzdesi, bataryada kullanılabilir enerjinin yönetilen bir tahminidir; voltaj göstergesinin başka bir biçimi değildir. Kısa süreli hızlanma, yokuş, soğuk hava veya hızlı şarj gibi durumlar güç talebini ve batarya davranışını etkileyebilir.

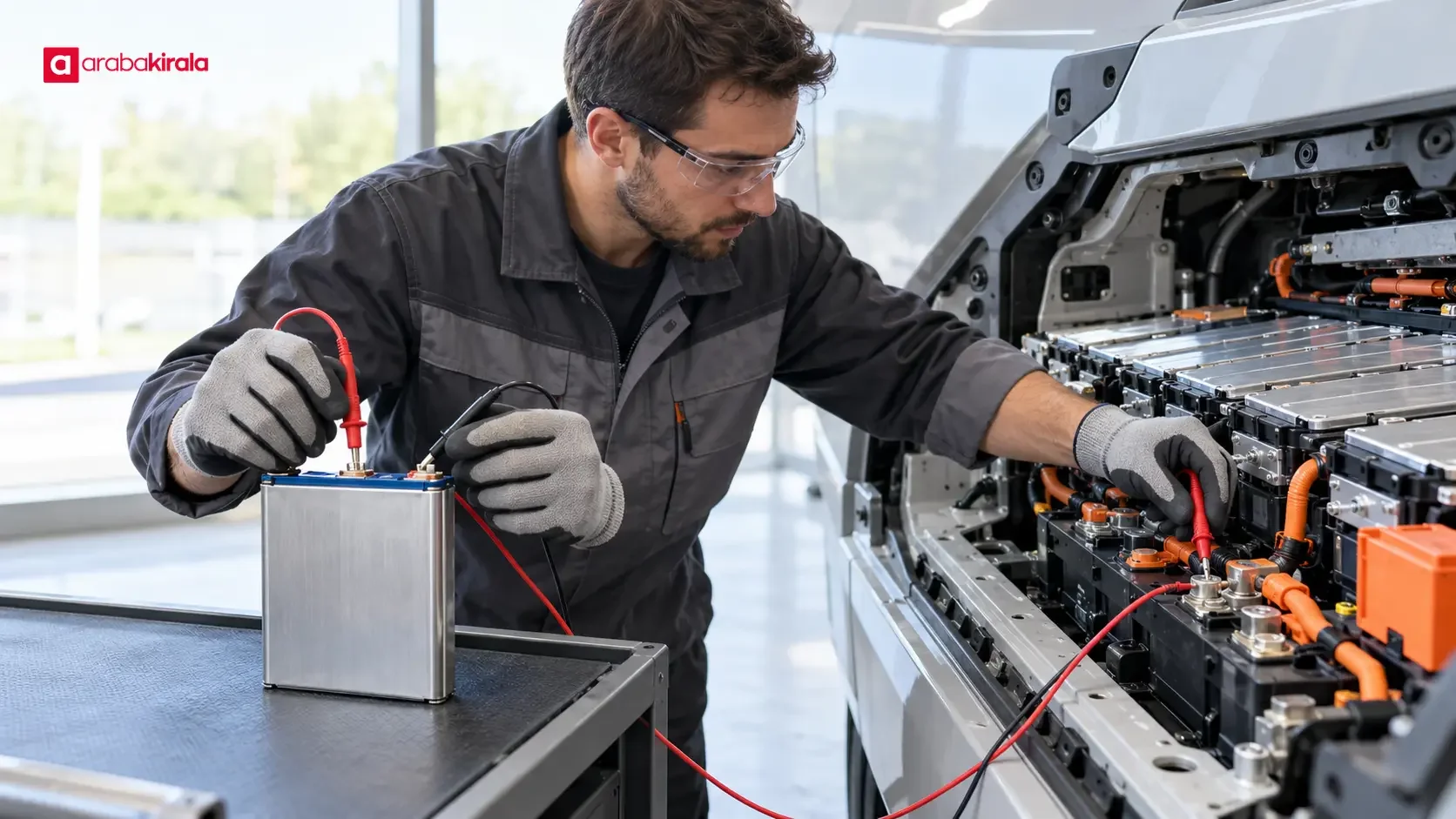

Teknik bir ekranda veya servis ölçümünde görülen gerilimi yorumlarken ölçümün hangi noktada ve hangi koşulda yapıldığını bilmek gerekir. Paket gerilimi ile tek hücre veya hücre grubu gerilimi birbirinin yerine kullanılamaz. Aynı şekilde ölçülen değeri farklı araçların değerleriyle doğrudan kıyaslamak, kimya ve tasarım farkları nedeniyle yanıltıcı olabilir.

Şarj sırasında gerilim neden önemlidir?

Şarj cihazı, araç ve batarya yönetim sistemi arasında kontrollü bir enerji aktarımıdır. Şarjın hangi güçte ilerleyebileceği; şarj ünitesi ve aracın sınırları, bataryanın sıcaklığı ve doluluk durumu gibi etkenlere bağlıdır. Batarya doldukça sistem, hücreleri izin verilen aralıkta tutmak ve korumak için şarj gücünü yönetebilir. Bu nedenle yüksek paket gerilimi, her şarj noktasında otomatik olarak daha hızlı şarj olacağı anlamına gelmez.

Şarj gücü kilowatt (kW) cinsinden anlık enerji aktarım hızını; batarya kapasitesi kWh cinsinden enerji miktarını anlatır. Ekrandaki yüzde ve süre tahminleri koşullara göre değişebilir. Aracın kullanım kılavuzundaki şarj yönergelerini izlemek, kabloyu veya konnektörü zorlamamak ve hasarlı ekipmanı kullanmamak güvenli kullanım açısından daha anlamlı adımlardır.

Batarya gerilimi ve güvenlik

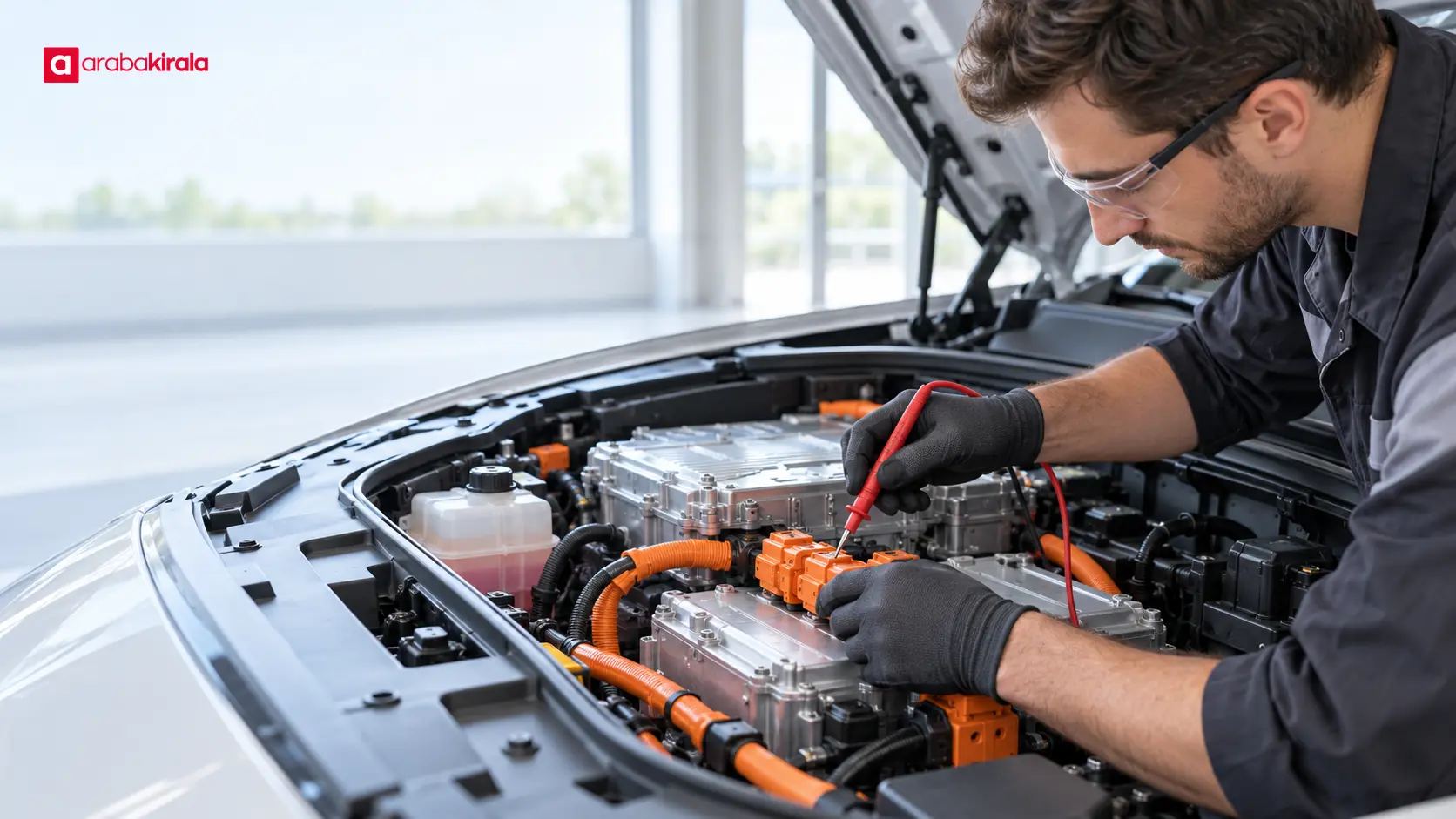

Elektrikli araçların yüksek gerilim devreleri ciddi elektrik çarpması ve yanık riski taşır. Turuncu kablolar çoğu araçta yüksek gerilim bileşenlerini işaretlemek için kullanılır; yine de görünüşe bakarak bir parçanın güvenli olduğu sonucuna varılmamalıdır. Batarya kapağını açmak, yüksek gerilim bağlantılarına dokunmak veya arızayı kendiniz gidermeye çalışmak uygun değildir. Kaza, su baskını, darbe, duman, olağandışı ısı veya uyarı mesajında araç üreticisinin güvenlik talimatlarını izleyin ve yetkili teknik destek alın.

Günlük sürücü kontrolleri batarya kasasını açmayı gerektirmez. Şarj kablosunda veya sokette görünür hasar varsa kullanmayın; ıslak ya da hasarlı ekipmana müdahale etmeyin. Batarya sistemine ilişkin uyarı ışığı veya mesajı tekrarlanıyorsa aracın kılavuzundaki adımları uygulayın ve servis desteği isteyin. Elektrik gerilimini ölçmek için sıradan bir ölçü aletiyle yüksek gerilim hattına yaklaşmak tehlikeli olabilir.

Elektrikli araç kiralarken bu bilgi nasıl işe yarar?

Bir aracı kısa süreli kullanırken hücre veya paket gerilimini bilmeniz çoğunlukla gerekmez. Daha yararlı olan, bataryanın kullanımını ve şarj düzenini anlamaktır. Rezervasyon veya teslim öncesinde kiralayacağınız şubeden aracın şarj bağlantı türünü, teslimdeki şarj seviyesine dair uygulamayı, yakın çevredeki şarj seçeneklerini ve yolculuk planınıza uygun kullanım bilgilerini öğrenin. Bu ayrıntılar araca, rezervasyona ve teslim noktasına göre değişebilir.

Teslim alırken gösterge panelindeki batarya yüzdesini ve menzil tahminini kontrol edin; bunların aynı ölçü olmadığını unutmayın. Şarj kablosu veriliyorsa türünü ve çalışır durumunu sorun. Yol planında şarj molası gerekip gerekmediğini tahmini menzilin yanı sıra hava, yol, hız ve kabin ısıtması gibi tüketimi etkileyen koşulları düşünerek değerlendirin. Gösterge değerleri tahmindir; güvenli bir pay bırakmak yolculuk planını daha dayanıklı kılar.

Kısa bir teknik kontrol listesi

• Değerin türünü belirleyin: Hücre, modül veya paket gerilimi mi; nominal değer mi yoksa anlık ölçüm mü?
• Birimleri ayırın: V gerilim, Ah kapasite, kWh enerji ve kW güç için kullanılır.
• Bağlantı düzenini dikkate alın: Seri bağlantı gerilimi, paralel bağlantı kapasite ve akım sağlama olanağını etkiler.
• Kullanım göstergelerini doğru okuyun: Batarya yüzdesi ve menzil tahmini doğrudan gerilim değeri değildir.
• Yüksek gerilim bölümüne müdahale etmeyin: İnceleme ve onarım eğitimli teknik personelin işidir.
• Kiralamada araca özgü bilgiyi alın: Şarj bağlantısı ve teslim uygulaması gibi ayrıntıları kiralayacağınız şubeden öğrenin.

Özet: hücreden pakete doğru düşünün

Hücre gerilimi temel elektrik biriminin değerini, paket gerilimi ise çok sayıda hücrenin araç için oluşturduğu sistemin değerini anlatır. Seri bağlantı gerilimi yükseltir; paralel bağlantı kapasiteyi ve akım sağlama kabiliyetini artırabilir. Gerilim; enerji, güç, menzil ve şarj süresiyle ilişkili olsa da bunların hiçbiriyle tek başına aynı şey değildir. Günlük kullanımda gösterge panelini ve araç kılavuzunu izleyin; teknik müdahaleyi uzmanlara bırakın. Elektrikli araç kiralayacaksanız, bir sonraki adım olarak şubeden şarj bağlantısı ve teslimdeki batarya seviyesi uygulamasını öğrenip rotanızı buna göre planlayın.
