Elektrikli Araçlarda Batarya Hücrelerinin Seri ve Paralel Bağlanması Ne Sağlar?

Seri bağlantı batarya gerilimini, paralel bağlantı ise kapasite ve akım sağlama kabiliyetini nasıl etkiler? Elektrikli araç batarya paketlerinin temel düzenini, enerji ölçülerini ve bu bilgilerin menzil ile şarj deneyimiyle ilişkisini öğrenin.

Elektrikli araç batarya hücresi bağlantısı, tek tek hücrelerin araç için gereken gerilim ve enerji düzeyini oluşturacak biçimde bir araya getirilmesidir. Bu rehberde seri ve paralel bağlantının farkını, voltajı ve kapasiteyi nasıl etkilediğini, kilovat-saat değerinin ne anlattığını ve bu düzenin araç kullanımına neden tek başına menzil garantisi vermediğini öğreneceksiniz.

Batarya hücresi, modül ve paket ne demektir?

Hücre, elektrik enerjisini kimyasal biçimde depolayan en küçük batarya birimidir. Birden fazla hücre elektriksel olarak bağlanarak bir grup oluşturabilir. Bu gruplar modüller hâlinde düzenlenebilir ve modüller bir batarya paketine dönüşebilir. Her araç aynı fiziksel düzeni kullanmaz: Hücrelerin biçimi, modül sayısı, bağlantı yolları, soğutma düzeni ve elektronik kontrol sistemi tasarıma göre değişebilir.

Batarya paketi yalnızca hücrelerden ibaret değildir. Elektrik bağlantılarını, yapısal korumayı, sıcaklık yönetimini ve hücreleri izleyen kontrol donanımlarını da içerir. Batarya yönetim sistemi hücrelerin elektriksel ve termal durumunu takip etmeye yardımcı olur. Bu nedenle bağlantı düzeni, paketin bütün tasarımının yalnızca bir parçasıdır.

Seri bağlantı ne sağlar?

Seri bağlantıda bir hücrenin artı kutbu, sonraki hücrenin eksi kutbuna bağlanır. Böylece hücrelerin gerilimleri bir araya gelir. Benzer özellikte hücreler için seri dizide toplam gerilim, tek bir hücrenin geriliminden daha yüksek olur. Elektrikli araçlarda çekiş sistemi ve diğer yüksek gerilimli bileşenlerin ihtiyaç duyduğu düzeye ulaşmak için çok sayıda hücre seri bağlanabilir.

Önemli ayrım şudur: Seri hücre eklemek batarya paketinin gerilimini artırır; aynı koşullarda amper-saat cinsinden kapasiteyi doğrudan artırmaz. Bir seri dizide akım, dizinin içindeki her hücreden geçer. Bu nedenle zayıf veya farklı davranan bir hücrenin etkisi, dizinin kullanılabilir performansını sınırlayabilir. Kontrol elektroniğinin hücreleri izlemesi ve üretim toleranslarının yönetilmesi bu yüzden önem taşır.

Paralel bağlantı ne sağlar?

Paralel bağlantıda hücrelerin artı uçları ortak, eksi uçları da ortak bir hatta bağlanır. İdeal olarak bu düzen gerilimi tek hücre düzeyinde tutarken toplam kapasiteyi ve akım sağlayabilme kabiliyetini artırır. Birkaç paralel hücre kolu daha fazla enerji depolanmasına ve sisteme daha yüksek akım sunulmasına yardımcı olabilir.

Paralel hücreler aynı gerilim düzeyinde çalışmalıdır; hücrelerin özellikleri ve bağlantı koşulları uyumlu olmadığında akım paylaşımı dengesizleşebilir. Tasarımda bu yüzden yalnızca hücre sayısı değil, hücrelerin eşleştirilmesi, elektrik bağlantılarının direnci, sıcaklık ve kontrol yaklaşımı da dikkate alınır. Bu, bir bataryaya gelişigüzel hücre eklenebileceği anlamına gelmez; yüksek gerilimli araç bataryaları uzman tasarımı ve güvenlik önlemleri gerektirir.

Seri-paralel düzen birlikte nasıl kullanılır?

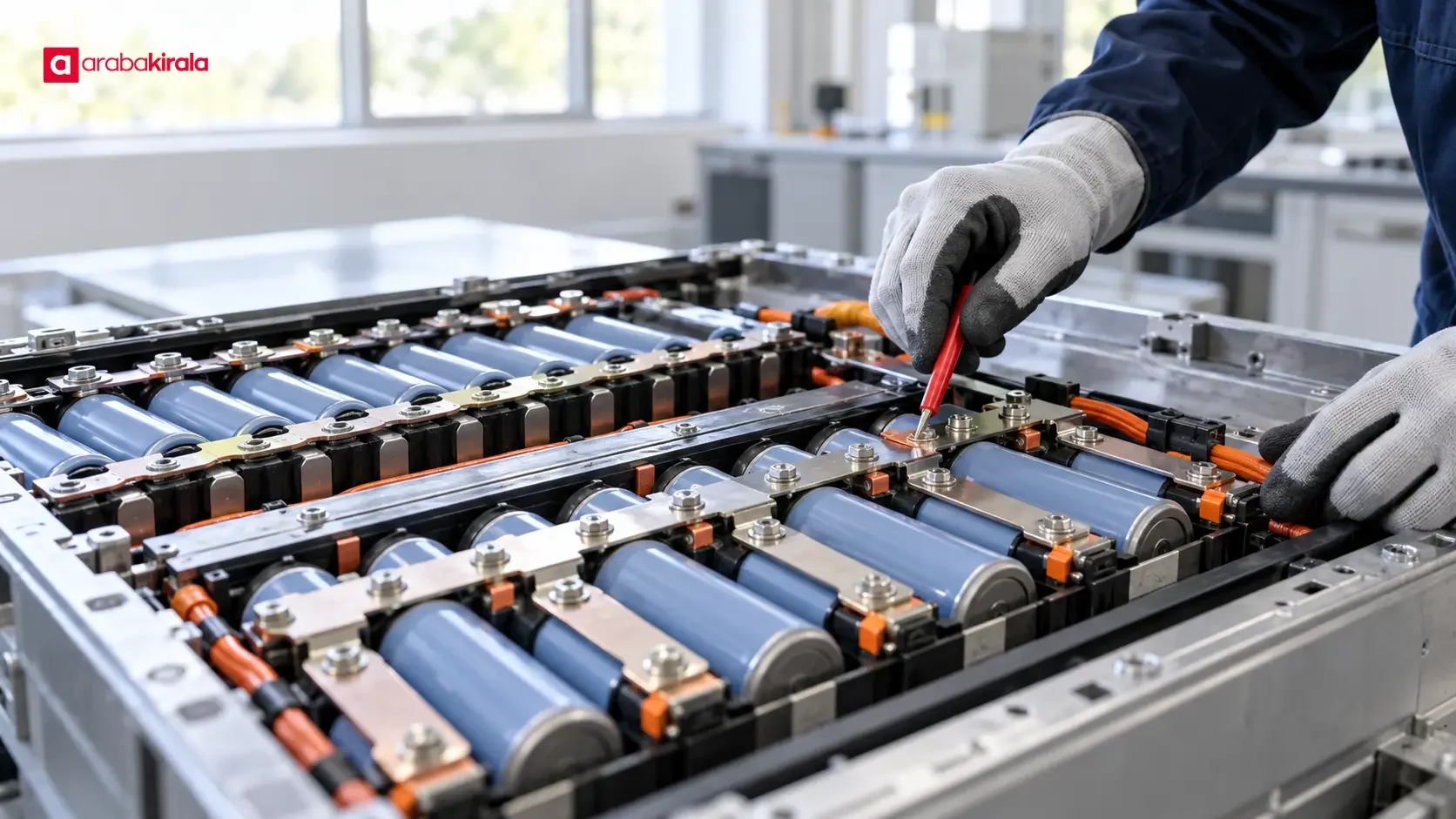

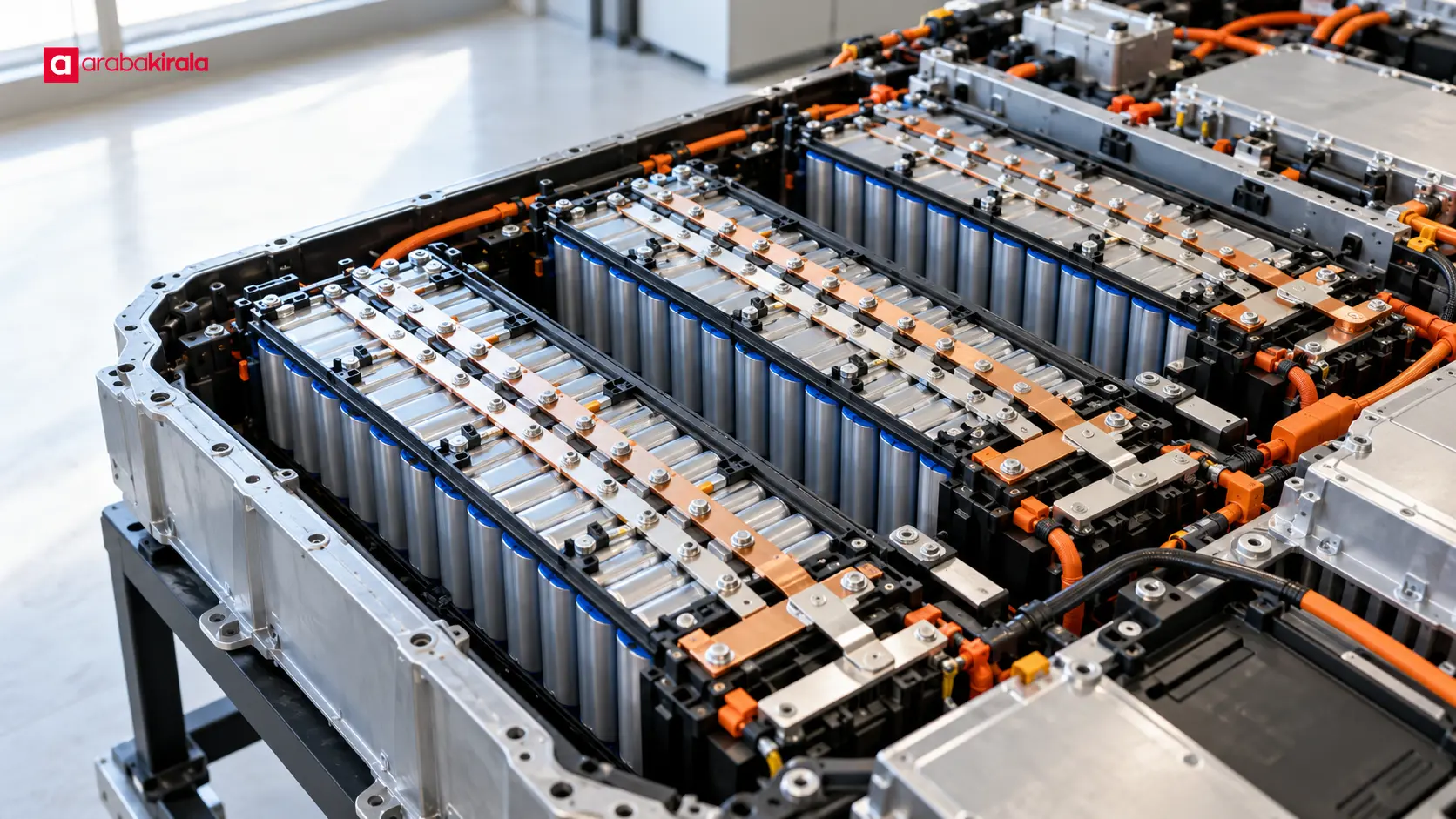

Bir araç bataryası çoğunlukla seri ve paralel bağlantıların birlikte kullanıldığı bir düzene sahiptir. Paralel gruplar kapasiteyi ve akım kapasitesini oluştururken, bu grupların seri bağlanması paketin gerilim düzeyini yükseltir. Sonuç, aracın elektrikli güç aktarma sistemine uygun özelliklere sahip bir paket olabilir. Aynı toplam hücre sayısı farklı biçimlerde düzenlenirse farklı gerilim ve kapasite değerleri elde edilebilir.

Basitleştirilmiş bir hesapta, aynı özellikte hücrelerden oluşan bir paralel grubun amper-saat kapasitesi hücre sayısıyla artar; seri grupta ise gerilim hücre sayısıyla artar. Gerilim ile amper-saat kapasitesinin çarpımı yaklaşık enerji değerini verir. Bu ilişkiyi kavramak, teknik özellik tablosunda volt (V), amper-saat (Ah) ve kilovat-saat (kWh) ifadelerinin birbirinin yerine kullanılamayacağını anlamayı sağlar.

Volt, amper-saat ve kilovat-saat arasındaki fark

• Volt (V): Elektriksel gerilimi ifade eder. Seri bağlantı öncelikle bu büyüklüğü değiştirir.
• Amper-saat (Ah): Belirli koşullarda aktarılabilen elektrik yükü için kullanılan kapasite ölçüsüdür. Paralel bağlantı, benzer hücreler varsayımında bu kapasiteyi artırabilir.
• Kilovat-saat (kWh): Enerji miktarını belirtir ve gerilim ile amper-saat değerinin ilişkisi üzerinden hesaplanabilir. Araç bataryalarının enerji kapasitesi çoğunlukla bu birimle anlatılır.

kWh değerinin daha yüksek olması, tek başına her koşulda daha uzun menzil anlamına gelmez. Araç ağırlığı, hız, hava sıcaklığı, yol eğimi, lastik ve sürüş biçimi enerji tüketimini etkiler. Kullanılabilir enerji miktarı da bataryanın tüm nominal enerjisiyle aynı olmayabilir. Bu nedenle batarya kapasitesi, menzil tahmininin önemli girdilerinden biridir ama tek başına kesin sonuç değildir.

Bağlantı düzeni şarjı ve sürüşü nasıl etkiler?

Hücre bağlantıları aracın elektrik sisteminin çalışabileceği gerilim aralığını ve enerji depolama kapasitesini belirlemeye katkı sağlar. Ancak şarj hızı yalnızca seri-paralel sayısından okunamaz. Araç ve şarj cihazının sınırları, bataryanın sıcaklığı ve doluluk düzeyi, batarya yönetiminin o andaki kararı ve şarj donanımının özellikleri süreci etkileyebilir. Bu yüzden iki aracın kWh değeri benzer olsa bile şarj süreleri veya sürüş menzilleri aynı olmak zorunda değildir.

Bataryanın enerji aktarımı sırasında kayıplar oluşabilir ve hücreler ideal, birbirinin tamamen aynı bileşenler gibi davranmaz. Sıcaklık yönetimi, hücreler arasındaki farkları izleme ve koruma mantığı, paketin uzun süreli çalışmasının parçasıdır. Sürücü açısından en işe yarar yaklaşım, belirli bir bağlantı şemasından menzil ya da şarj süresi çıkarmak yerine aracın kullanım kılavuzundaki teknik değerleri ve ekrandaki güncel bilgileri dikkate almaktır.

Teknik özellikleri okurken nelere bakmalı?

• Batarya enerji kapasitesinin kWh olarak verilip verilmediğini, değerin nominal mi kullanılabilir mi olduğunu kontrol edin.
• Gerilim ve kapasite birimlerini birbirine karıştırmayın. Yüksek voltaj, tek başına yüksek enerji kapasitesi demek değildir.
• Üreticinin menzil değerini hangi ölçüm standardı ve koşullarla sunduğunu inceleyin; gerçek kullanım sonucu farklılaşabilir.
• Şarj gücü, bataryanın anlık kabul ettiği güç ve tahmini süreyi ayrı kavramlar olarak değerlendirin.
• Batarya kimyası ve hücre düzeni hakkında verilen bilgileri, üreticinin teknik dokümanıyla sınırlı biçimde yorumlayın.

Elektrikli araç kiralayacaksanız, modelin menzilini planladığınız güzergâh, yol koşulları ve şarj erişimiyle birlikte düşünün. Rezervasyon veya teslim alma aşamasında, kiralayacağınız şubeden aracın batarya kapasitesi, tahmini menzil gösterimi, şarj bağlantısı ve kullanım sırasında dikkate alınması gereken modele özgü noktaları öğrenin. Bu bilgiler filodaki araca ve donanımına göre değişebilir.

Güvenli kullanım açısından bilinmesi gerekenler

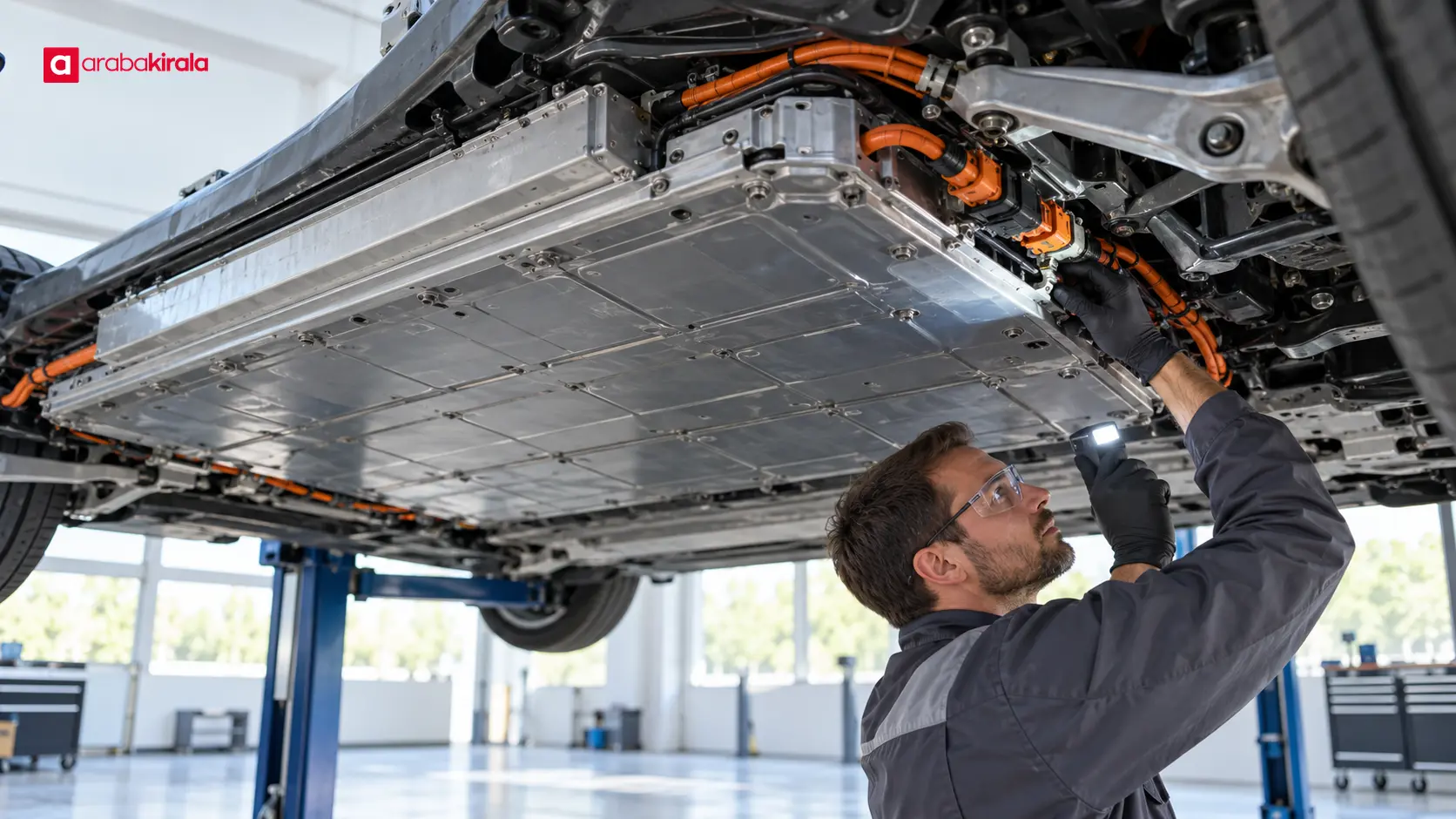

Batarya hücrelerine veya yüksek gerilimli bağlantılara kullanıcı tarafından müdahale edilmemelidir. Aracın batarya muhafazası hasar görmüşse, olağan dışı ısı, koku, ses ya da uyarı görülüyorsa aracı kullanmaya devam etmek yerine üretici talimatlarını izleyin ve yetkili destek alın. Batarya sisteminin açılması, ölçülmesi veya onarılması eğitimli teknisyenlerin uygun ekipmanla yapacağı işlemlerdir.

Şarj sırasında araç ekranında görünen uyarıları ve kılavuzdaki talimatları takip edin. Şarj kablosunda veya bağlantıda gözle görülür hasar varsa kullanmayın. Bu temel önlemler seri veya paralel bağlantı hesabından bağımsızdır; elektrikli araç bataryası yüksek enerji içerdiğinden güvenli kullanım ilk sırada gelir.

Özet: bağlantı düzeni ne anlatır?

Seri bağlantı gerilimi yükseltir; paralel bağlantı kapasiteyi ve akım sağlayabilme kabiliyetini artırır. Elektrikli araçlarda bu iki yaklaşım, uygun enerji ve gerilim düzeyine ulaşmak için birlikte kullanılabilir. Volt, amper-saat ve kilovat-saat farklı büyüklükleri açıklar; menzil ve şarj deneyimi ise bataryanın yanı sıra araç, koşullar ve şarj sistemiyle birlikte değerlendirilmelidir.

Bir aracı seçerken yalnızca hücre bağlantı düzenine değil, üreticinin kullanılabilir enerji ve menzil bilgilerine, şarj uyumluluğuna ve planlanan güzergâha bakın. Kiralık araç için modele özgü kullanım ve şarj ayrıntılarını aracı teslim alacağınız şubeden netleştirin.
