Otomotiv Rüzgâr Tüneli Testleri Ne İşe Yarar?

Rüzgâr tüneli testleri, araç çevresindeki hava akışını kontrollü koşullarda ölçerek sürükleme, kaldırma kuvveti, soğutma ve aeroakustik geliştirmelerine veri sağlar. Sürecin nasıl işlediğini ve sonuçların nasıl yorumlandığını öğrenin.

Otomotiv rüzgâr tüneli testleri, bir aracın hareket hâlindeki havayla nasıl etkileştiğini kontrollü biçimde incelemeye yarar. Bu rehberde tünelin nasıl çalıştığını, mühendislerin hangi ölçümleri yaptığını, tasarım kararlarını nasıl değerlendirdiğini ve tünel sonucunun yoldaki davranışla neden aynı şey olmadığını öğreneceksiniz.

Rüzgâr tüneli testi nedir?

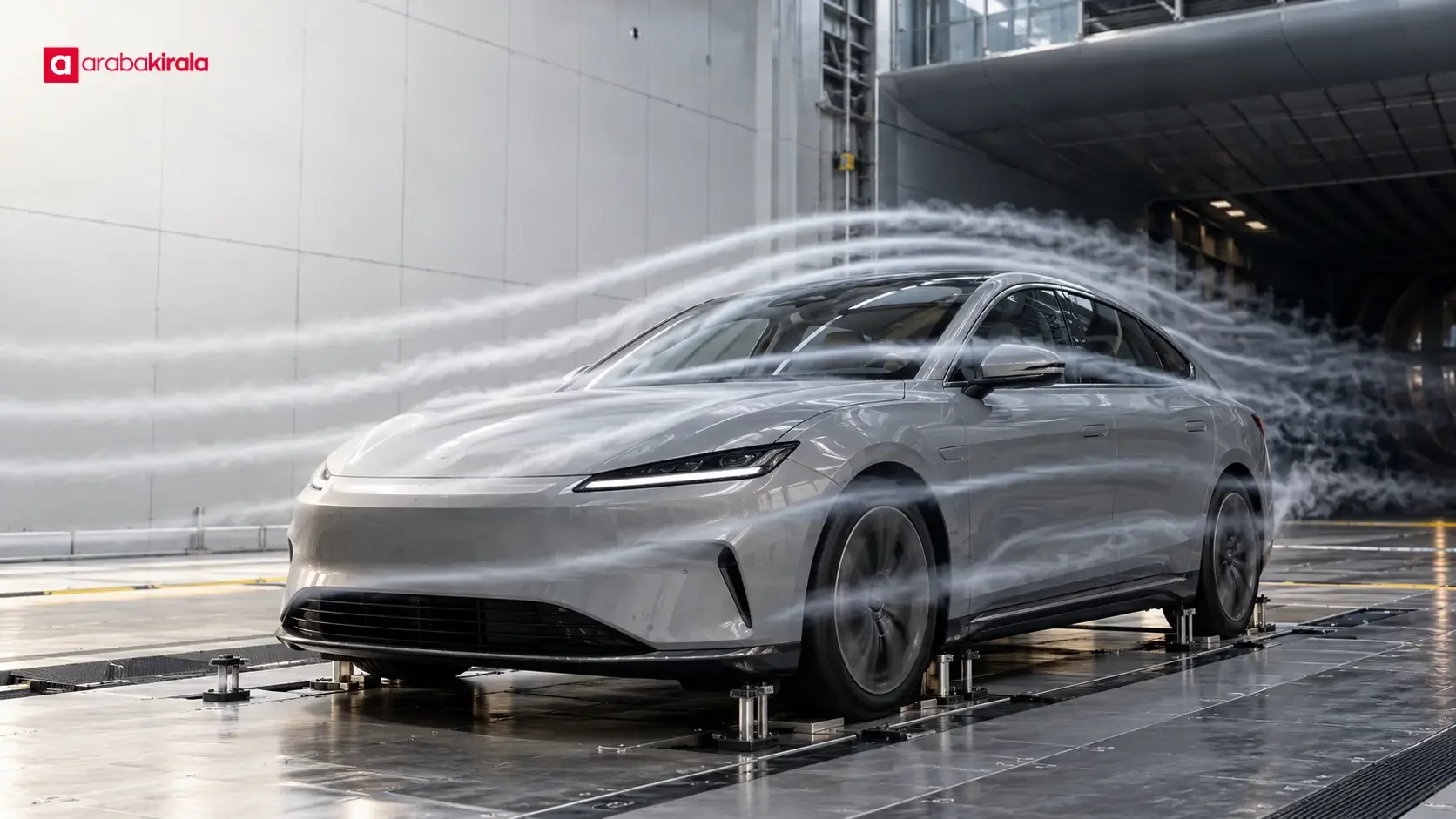

Rüzgâr tüneli, içinden hava akışının kontrollü biçimde geçirildiği ve bir test aracının ya da modelinin yerleştirildiği deney düzeneğidir. Araç sabit dururken hava hareket ettirilebilir; böylece aracın yola göre ilerlemesiyle oluşan bağıl hava akışı laboratuvarda incelenir. Hava hızı, yönü ve test düzeni belirli bir deneme boyunca ayarlanabildiğinden, farklı tasarım seçenekleri benzer koşullarda karşılaştırılabilir.

Buradaki amaç yalnızca aracın dış görünüşünü değerlendirmek değildir. Havanın kaporta çevresinde, aracın altında, tekerlek yuvalarında ve soğutma açıklıklarında nasıl yön değiştirdiği araştırılır. Bu akış, aracın ilerlemesine karşı oluşan direnci, gövde üzerindeki kuvvetleri, soğutma havasının hareketini ve bazı durumlarda rüzgâr kaynaklı sesleri etkiler.

Aerodinamikte hangi büyüklükler ölçülür?

Sürükleme kuvveti ve hava direnci

Hava, hareket eden araca karşı bir direnç oluşturur. Sürükleme kuvveti, aracın ilerleme doğrultusuna ters yönde etki eden aerodinamik yükü tanımlar. Gövdenin biçimi, ön yüzey alanı, taban ve arka bölümdeki akış, bu yükü etkileyebilir. Mühendisler kuvvet ölçüm sistemiyle sürükleme değerini inceler ve tasarım değişikliklerinin etkisini ölçmeye çalışır.

Sürükleme, enerji tüketimiyle ilişkili önemli etkenlerden biridir; ancak tek başına aracın yakıt tüketimini veya elektrikli araçlarda menzilini belirlemez. Kütle, aktarma sistemi, lastikler, hız, yol eğimi, hava sıcaklığı, trafik ve sürüş biçimi de gerçek kullanım sonucunu değiştirir. Bu nedenle bir tünel ölçümünü doğrudan her kullanıcı için belirli tüketim ya da menzil vaadine çevirmek doğru değildir.

Kaldırma, yan kuvvet ve denge

Hava akışı gövdeye yalnızca ileri-geri yönde kuvvet uygulamaz. Araçta yukarı veya aşağı yönlü aerodinamik kuvvetler ve yandan gelen rüzgârla bağlantılı yükler de oluşabilir. Ön ve arka aks çevresindeki kuvvet dağılımı, aracın yüksek hızdaki aerodinamik dengesini değerlendirmeye yardımcı olur. Kuvvet ölçüm düzenekleri, testin amacına göre bu yüklerin bir bölümünü ya da birden çok eksendeki kuvvet ve momentleri ölçebilir.

Sonuçlar aracın her hızda aynı davranacağı anlamına gelmez. Hava hızı ve yönü değiştikçe akışın etkisi de değişebilir. Mühendisler bu nedenle tek bir ölçümü yeterli görmeyip farklı hız, rüzgâr açısı, araç yüksekliği veya yükleme koşullarında ek denemeler planlayabilir. Hangi koşulların inceleneceği aracın tasarım hedeflerine ve test programına bağlıdır.

Test düzeneği aracı nasıl temsil eder?

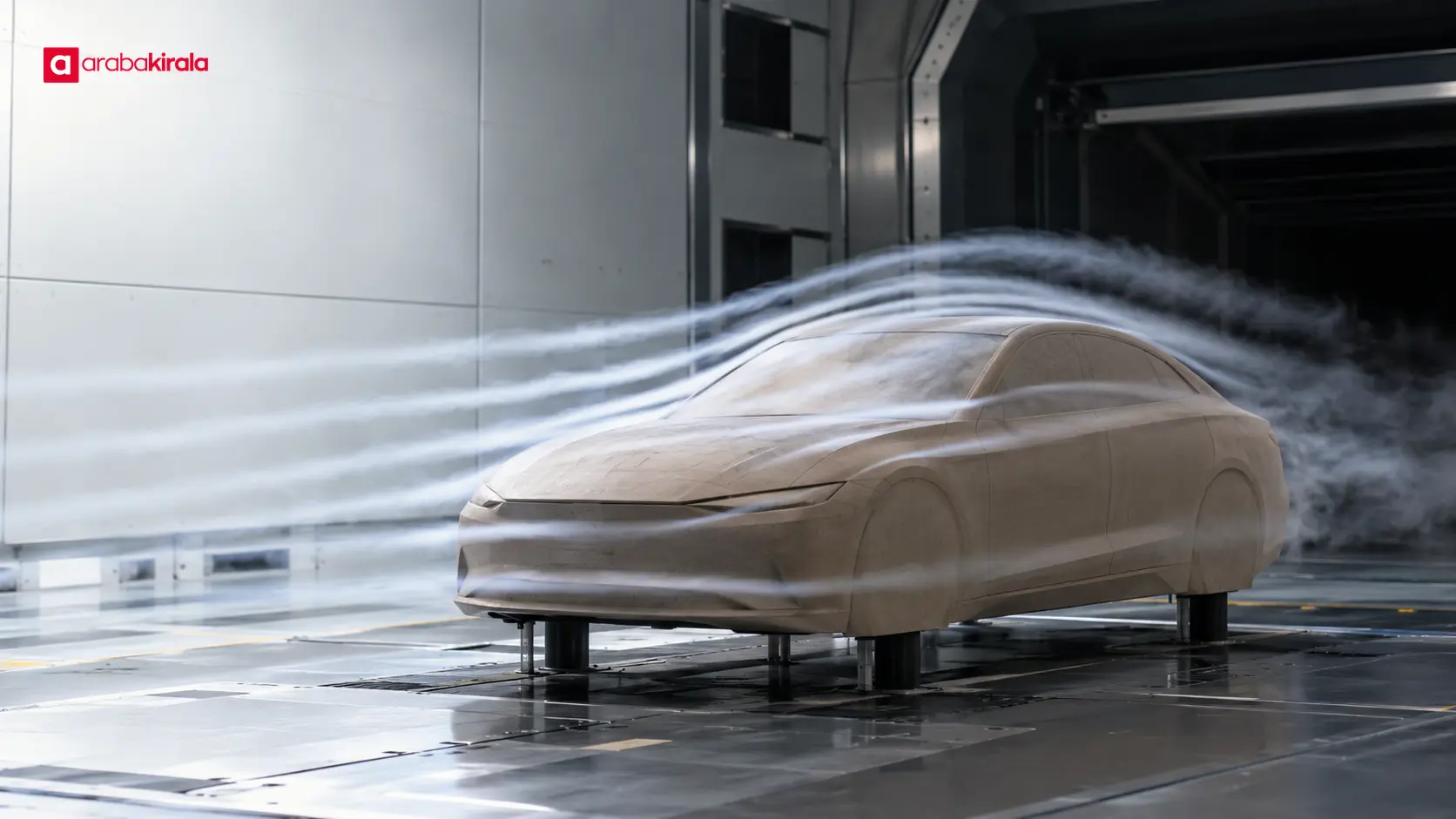

Deneyin güvenilir olması için test edilen araç veya model, ölçüm cihazları ve tünelin koşulları birlikte düşünülür. Tam boy araç testinde üretime yakın bir araç kullanılabilir; tasarımın erken aşamalarında ise ölçekli model ya da belirli bir bileşen test edilebilir. Bu yöntemlerin her biri farklı sorulara yanıt verir. Ölçekli model, seçenekleri araştırmayı kolaylaştırırken gerçek boyut ve kullanım koşullarını bütünüyle kopyalamaz.

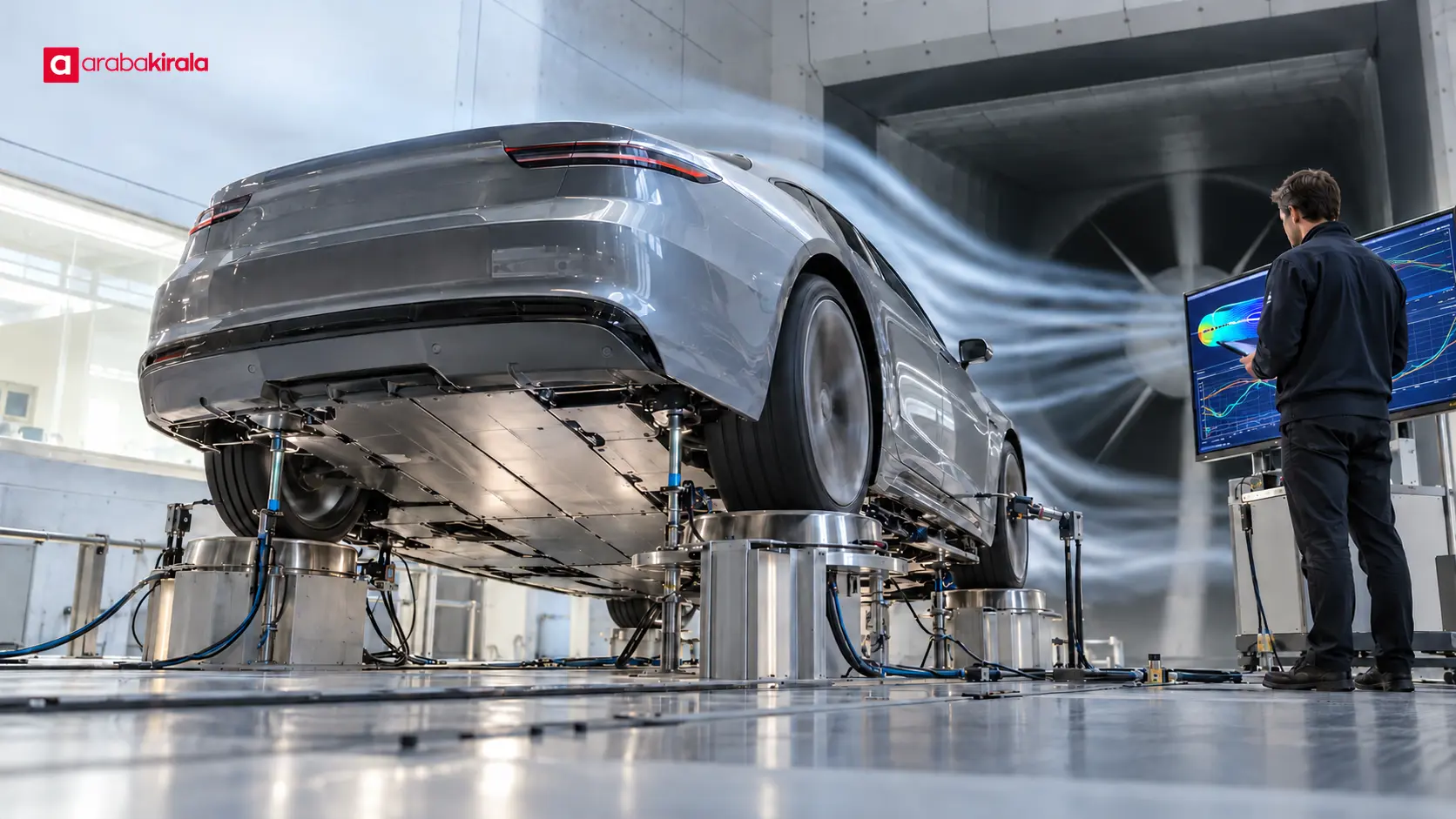

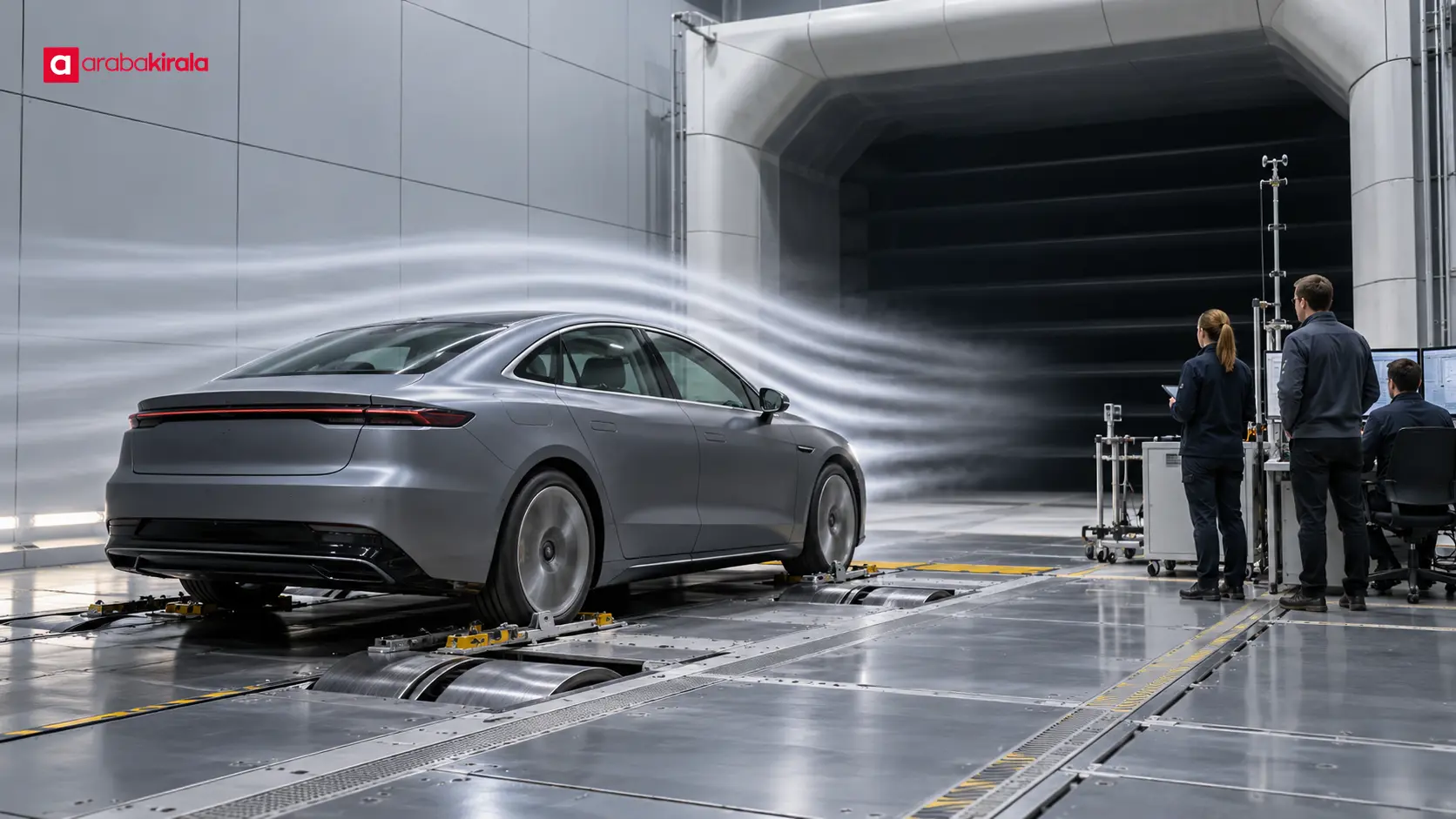

Tekerleklerin dönmesi ve zeminin hareket etmesi, yol ile araç arasındaki göreli hareketi temsil etmeye yardımcı olabilir. Düz sabit zeminli bir düzenek ile hareketli zemin ve dönen tekerlek düzenekli bir tünelin ölçüm koşulları aynı değildir. Tünel duvarlarının etkisi, akışın düzgünlüğü, modelin ölçüsü ve destek yapısı da verinin nasıl yorumlanacağını etkiler. Dolayısıyla farklı tesislerden gelen sonuçları bağlamından koparıp doğrudan kıyaslamak yanıltıcı olabilir.

Mühendisler test sırasında ne yapar?

• Test sorusunu tanımlar: Amaç, genel hava direncini ölçmek, ön ve arka kuvvet dağılımını incelemek, soğutma akışını değerlendirmek ya da belirli bir parçanın etkisini anlamak olabilir. Net bir soru, hangi sensörlerin ve ölçüm koşullarının gerektiğini belirler.

• Aracı ve tüneli hazırlar: Araç konfigürasyonu, yükleme durumu, tekerlekler, yerden yükseklik ve ölçüm sistemi test planına göre kaydedilir. Tekrarlanabilirlik için deneme koşulları mümkün olduğunca tanımlı tutulur.

• Akışı ve kuvvetleri ölçer: Tünelin hava hızı ayarlanır; kuvvet dengeleri, basınç noktaları, hız ölçümleri veya akış görselleştirme yöntemleri kullanılabilir. Duman ya da yüzey akışını görünür kılan izler, akışın ayrıldığı veya yeniden birleştiği bölgeleri anlamaya yardımcı olur.

• Tasarım değişikliklerini sınar: Parça, yüzey ya da gövde geometrisindeki değişiklikler tek tek veya planlanmış gruplar hâlinde denenebilir. Önceki ölçümle aynı koşulların korunması, değişikliğin etkisini ayırmayı kolaylaştırır.

• Veriyi doğrular ve yorumlar: Ölçüm belirsizliği, tünel düzeltmeleri, tekrar ölçümleri ve başka doğrulama yöntemleri dikkate alınır. Sonuç, tek başına bir sayı değil, test koşullarıyla birlikte değerlendirilmesi gereken mühendislik verisidir.

Rüzgâr tüneli araç geliştirmeye nasıl katkı sağlar?

Daha düşük hava direnci için tasarım

Ön bölümden geçen havanın gövde boyunca nasıl ilerlediği ve aracın arkasında nasıl dağıldığı, sürüklemeyi etkileyebilir. Tünelde yapılan ölçümler, tasarım ekibine hangi bölgelerin daha fazla direnç oluşturduğuna dair ipucu verir. Ayna, tampon, tavan çizgisi, alt kaplama ve arka uç gibi alanlarda yapılan değişikliklerin etkisi ölçülebilir. Her değişiklik tek başına iyileşme sağlamayabilir; bir parçadaki kazanım başka bir yerde artan dirençle dengelenebilir.

Soğutma ve hava yönetimi

Motor, güç elektroniği, batarya veya frenler için gerekli hava akışının araca alınması ve ilgili bölgeden çıkarılması gerekir. Büyük veya yanlış yönlendirilmiş açıklıklar dış akışı etkileyebilir; açıklığı daraltmak ise soğutma gereksinimleriyle çatışabilir. Tünel testleri, dış aerodinamik ile soğutma ihtiyacının birlikte değerlendirilmesine yardımcı olur. Bu çalışmalar tek başına parçaların güvenli çalışma sıcaklığını garanti etmez; uygun araç sistem testleriyle desteklenir.

Yan rüzgâr ve sürüş dengesi

Hava akışının yandan geldiği açılarda araç üzerindeki yan kuvvetler ve dönme momentleri değişebilir. Kontrollü rüzgâr açısı testleri, gövdenin bu koşullara duyarlılığını incelemek için kullanılır. Böylece tasarım ekibi, yalnızca karşıdan gelen akışta değil, farklı yönlerden gelen hava koşullarında da kuvvet değişimini değerlendirebilir. Gerçek yolda rüzgârın türbülansı ve çevredeki araçlar gibi etkenler bulunduğundan, tünel koşulu yolun tam kopyası değildir.

Gürültü ve akışın izlenmesi

Ayna çevresi, cam kenarları ve açıklıklar gibi bölgelerdeki türbülans hava kaynaklı seslere katkı verebilir. Aeroakustik tüneller ses ölçümlerini aerodinamik testlerle bir arada inceleyebilir. Duman, iplikçik veya basınç ölçümü gibi görselleştirme ve algılama yöntemleri, yalnızca toplam kuvveti değil akışın nerede ve nasıl değiştiğini anlamayı sağlar. Böylece mühendisler sorunun kaynağına yönelik daha hedefli tasarım denemeleri yapabilir.

Rüzgâr tüneli, bilgisayar simülasyonu ve yol testi

Hesaplamalı akışkanlar dinamiği (CFD), bilgisayar ortamında hava akışını modelleyerek çok sayıda tasarım seçeneğinin erken aşamada incelenmesini sağlar. Rüzgâr tüneli ise fiziksel bir testtir ve ölçüm ekipmanı aracılığıyla gerçek kuvvet ya da basınç verisi sunar. İki yaklaşım birbirinin yerine geçen yöntemler değildir: Simülasyon seçenekleri elemekte ve akışı anlamakta yardımcı olur; tünel ölçümü modellerin fiziksel sonuçlarla kontrol edilmesini sağlayabilir.

Yol testleri, aracın gerçek çevre koşullarındaki davranışını ve farklı etkenlerin birlikte ortaya çıkardığı sonucu görmeye yarar. Tünel, tekrarlanabilir ve kontrollü koşullar sunar; yol ise doğal rüzgâr, sıcaklık, yüzey ve trafik değişkenlerini içerir. Geliştirme ekipleri soruya göre simülasyon, tünel ve yol ölçümlerini birlikte kullanabilir. Bir yöntemden alınan sonuç, diğerinin sınırlarını ortadan kaldırmaz.

Sonuçları okurken nelere dikkat edilmeli?

• Test koşullarını sorun: Ölçüm tam boy araçta mı, modelde mi yapıldı? Araç yüklemesi, tekerlek durumu, hava hızı ve rüzgâr açısı neydi? Bu bilgiler olmadan iki değeri kıyaslamak eksik kalır.

• Hangi büyüklüğün raporlandığını ayırt edin: Sürükleme, kaldırma, aks çevresindeki kuvvet dağılımı ve soğutma akışı farklı ölçümlerdir. Birindeki iyileşme, diğerlerinin de aynı yönde değiştiğini göstermez.

• Tek bir sayıya aşırı anlam yüklemeyin: Ölçüm belirsizliği, tesisin özellikleri ve araç konfigürasyonu sonucu etkileyebilir. Üretim aracıyla yapılan standartlaştırılmış bir ölçüm ile geliştirme prototipi testi aynı amaçta değildir.

• Yol performansını ayrı değerlendirin: Tünel, kontrollü karşılaştırma sağlar; gerçek tüketim, menzil, ses veya sürüş hissi birçok değişkene bağlıdır. Laboratuvar verisi gerçek kullanımın tümünü tek başına anlatmaz.

Özet ve uygulanabilir sonraki adım

Otomotiv rüzgâr tüneli testleri, araç çevresindeki hava akışını kontrollü biçimde ölçerek tasarım kararlarına veri sağlar. Sürükleme, aerodinamik denge, yan rüzgâr duyarlılığı, soğutma ve hava kaynaklı ses gibi farklı konular aynı test kampanyasında veya ayrı deneylerde incelenebilir. Test sonucu; araç konfigürasyonu, tünel düzeni ve ölçüm yöntemiyle birlikte anlam kazanır.

Bir araç hakkında aerodinamik bir iddiayı değerlendirirken hangi ölçümün yapıldığını, hangi koşullarda yapıldığını ve sonucun hangi kullanım koşulunu temsil ettiğini arayın. Teknik ayrıntıları üretici dokümanı ya da ölçüm açıklamasıyla birlikte okuyun; tek bir laboratuvar değerini tüketim, menzil veya güvenlik garantisi gibi yorumlamayın.
